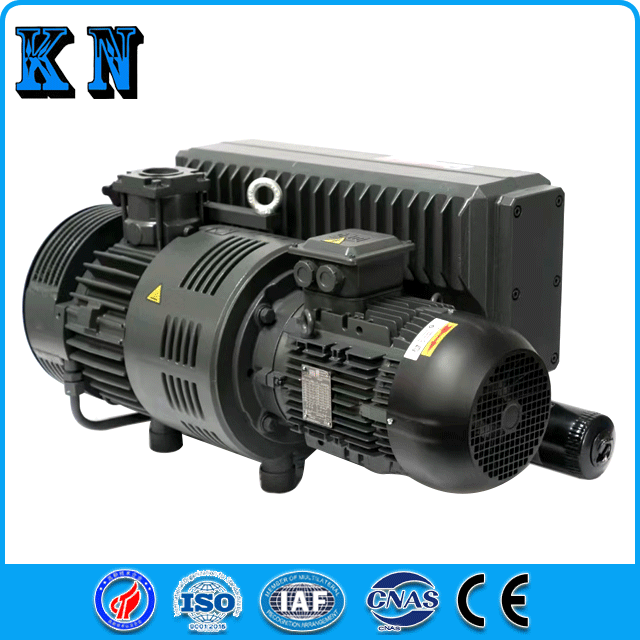

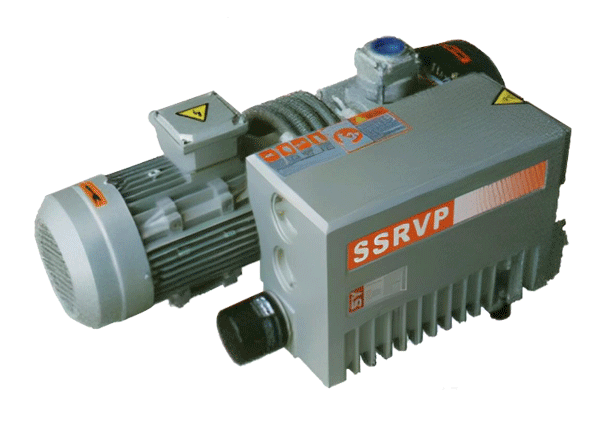

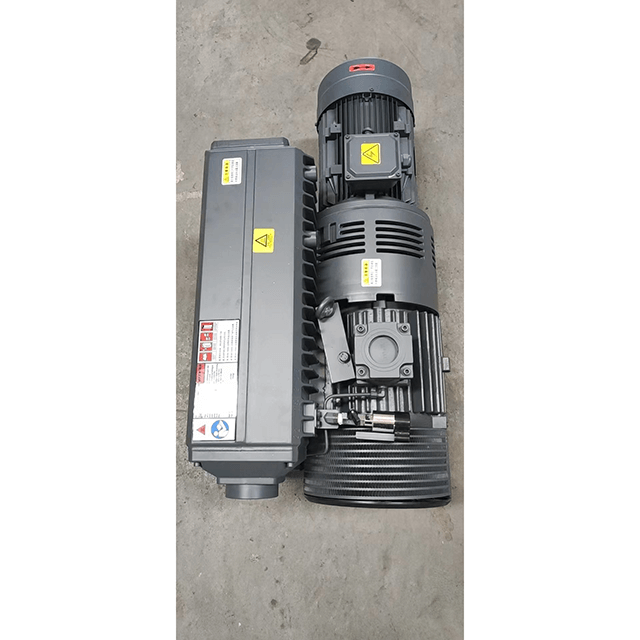

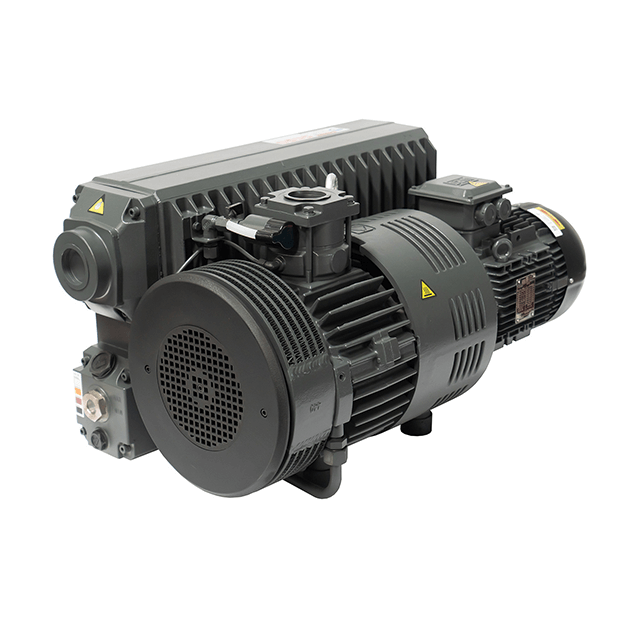

Oorsig van roterende vacuumpomp
Rotary vacuum pump (verwys na as rotary vacuum pump) is 'n olie-verseëlde meganiese vakuumpomp. Die werksdrukreeks is 101325 ~ 1.33 × 10 -2 (Pa) behoort aan lae vakuumpomp. Dit kan alleen gebruik word of as die voorpomp van ander hoë vakuumpompe of ultrahoë vakuum pompe of ultrahoë vakuum produksies is wyd gebruik in die navorsingsafdelings en pompe. metallurgie, masjinerie, militêre, elektronika, chemiese industrie, ligte industrie, petroleum en medisyne.
Die draaiwaaierpomp kan die droë gas in die verseëlde houer uitpomp.As daar 'n gasballastoestel is, kan dit ook 'n sekere hoeveelheid kondenseerbare gas uitpomp. Dit is egter nie geskik vir die uitpomp van gasse met oormatige suurstofinhoud, korrosiwiteit vir metale, chemiese reaksie om olie en deeltjies en stof uit te pomp nie.
Werksbeginsel
Roterende vaanpomp bestaan hoofsaaklik uit pompliggaam, rotor, roterende vaan, einddeksel, veer, ens. 'n Rotor is eksentries in die holte van die roterende vaanpomp geïnstalleer. Die buitenste sirkel van die rotor raak raaklyn aan die oppervlak van die pompholte (daar is 'n klein gaping tussen die twee). Twee roterende wiele met vere word in die rotorgleuf geïnstalleer. Tydens rotasie hou die sentrifugale krag en die spanning van die veer die bokant van die roterende vaan in kontak met die binnewand van die pompkamer, en die rotasie van die rotor dryf die roterende vaan om langs die binnewand van die pompkamer te gly.

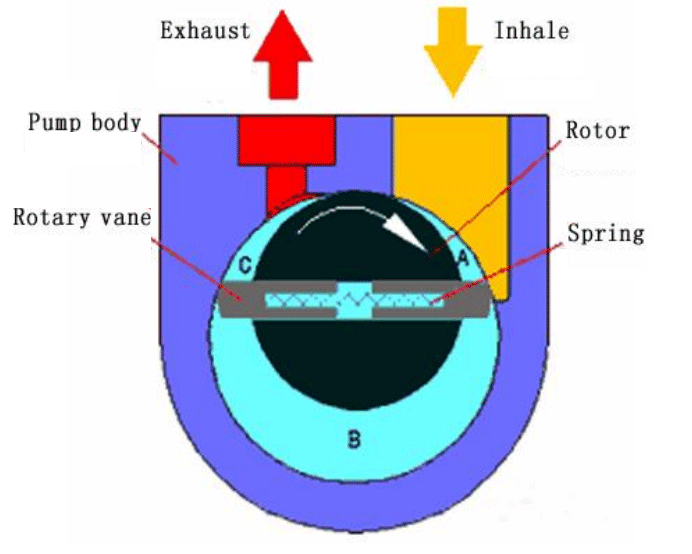

Die halfmaanvormige spasie omring deur die rotor, pompkamer en twee einddeksels word in drie dele, A,B en C, geskei, soos in die figuur getoon. Wanneer die rotor in die rigting van die pyl draai, neem di

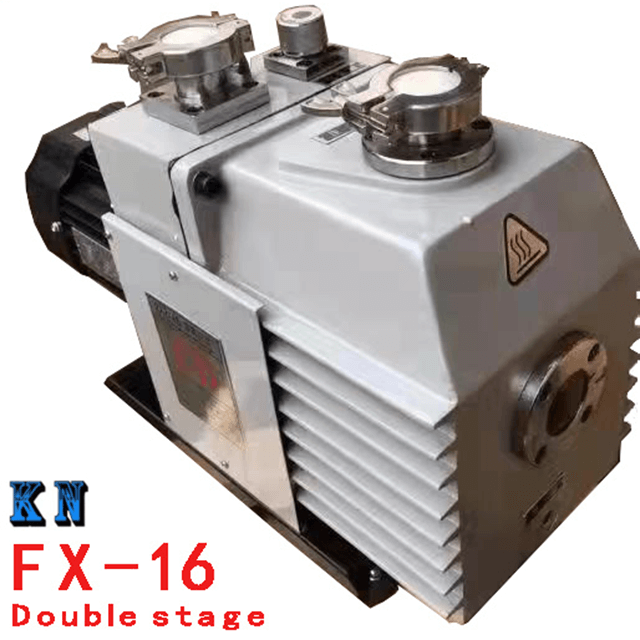

Wanneer spasie A van die luginlaat geïsoleer word, draai dit na die posisie van spasie B, en die gas begin saamgepers word, die volume krimp geleidelik, en uiteindelik word dit met die luguitlaat verbind. Wanneer die saamgeperste gas die uitlaatdruk oorskry, word die uitlaatklep deur die saamgeperste gas oopgedruk, en die gas word deur die olielaag in die olietenk in die atmosfeer vrygelaat. Die deurlopende werking van die pomp kan die doel van deurlopende lugonttrekking bereik. As die ontlaaide gas na 'n ander stadium (laevakuumstadium) deur die luggang oorgedra word, word dit deur die laevakuumstadium gepomp, en dan deur die laevakuumstadium saamgepers en na die atmosfeer ontslaan, wat 'n tweestappomp vorm. Op hierdie tydstip word die totale kompressieverhouding deur twee fases gedra, wat dus die limietvakuumgraad verhoog.

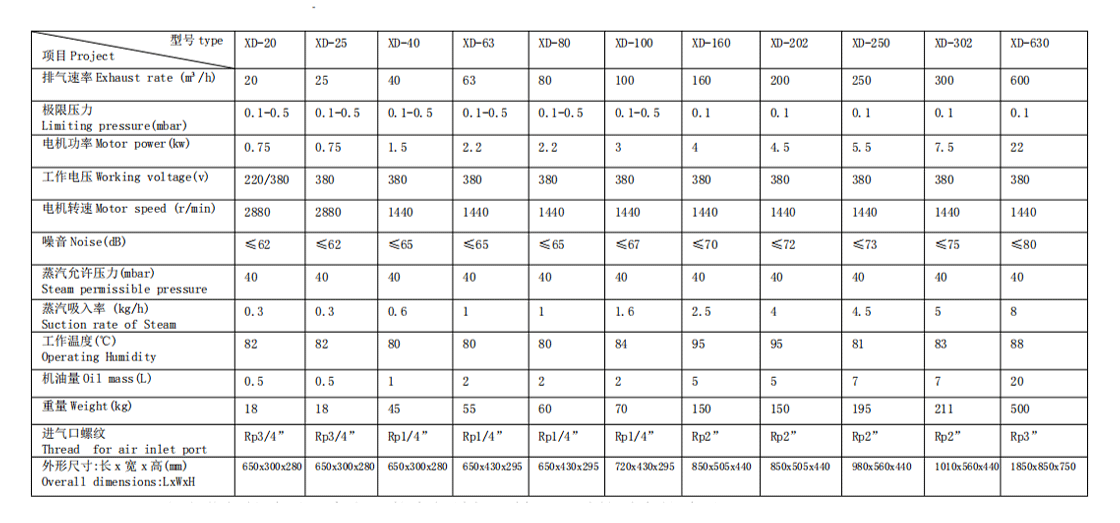

Tegniese parameter

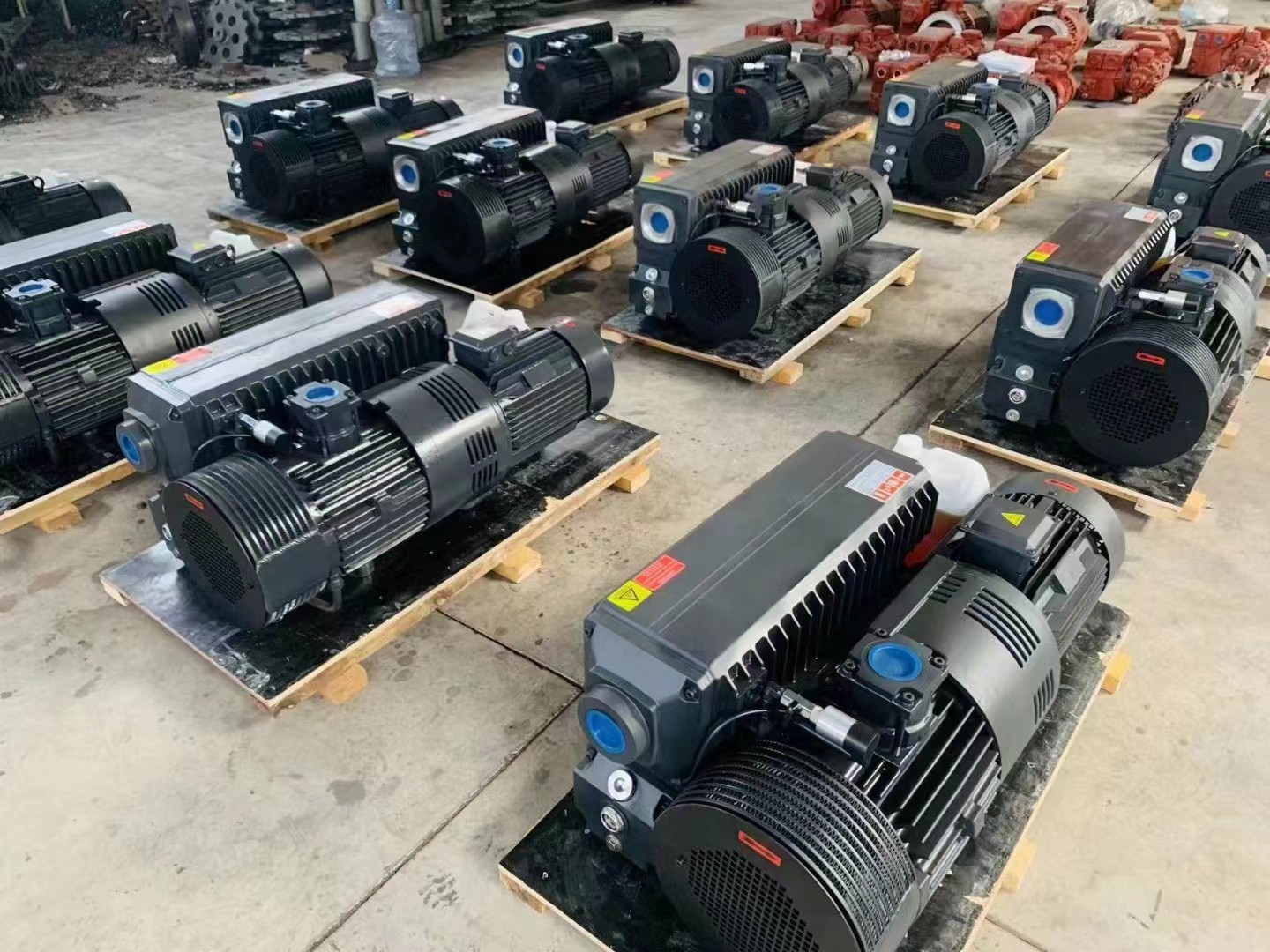

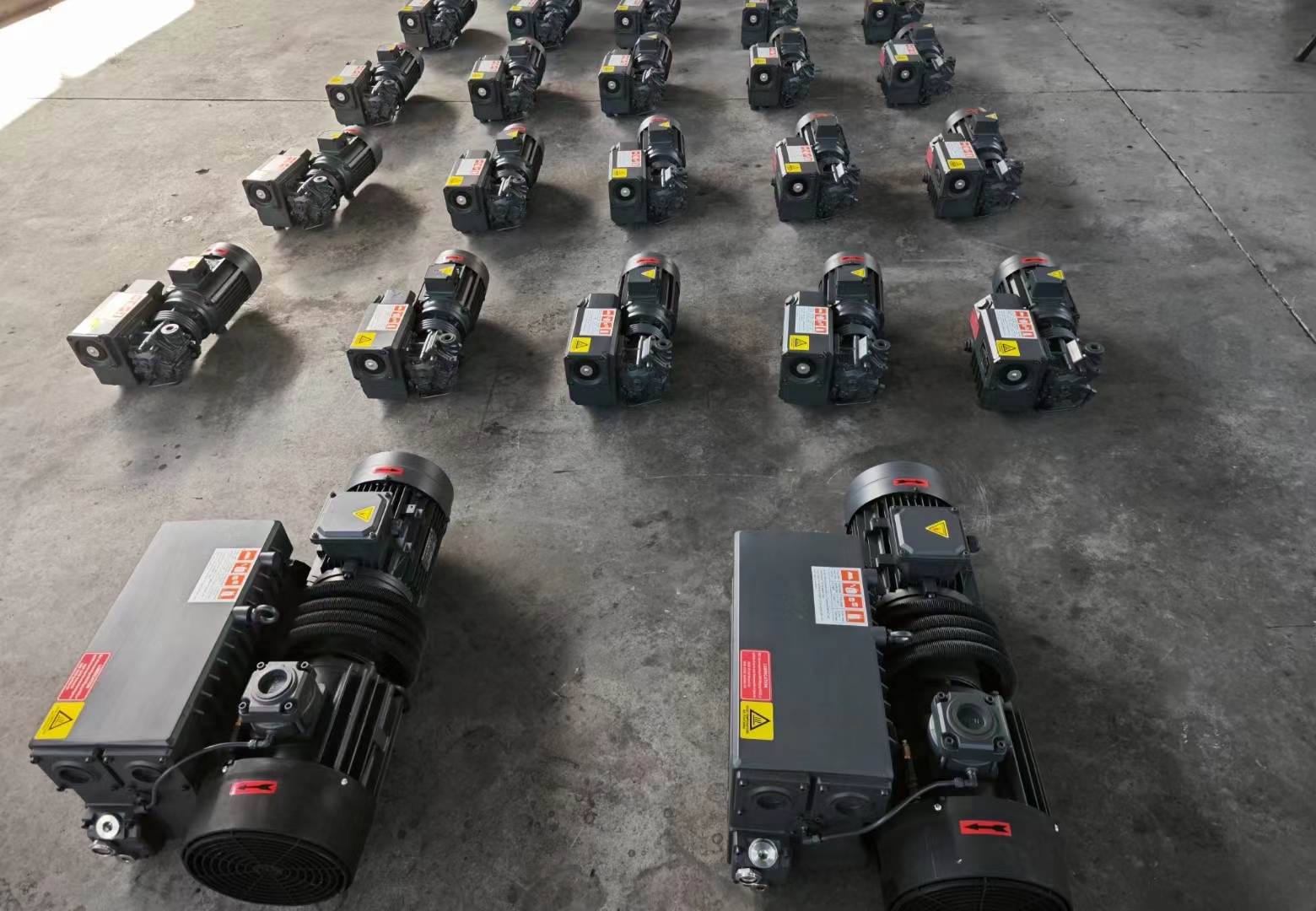

Fabrieksskiet

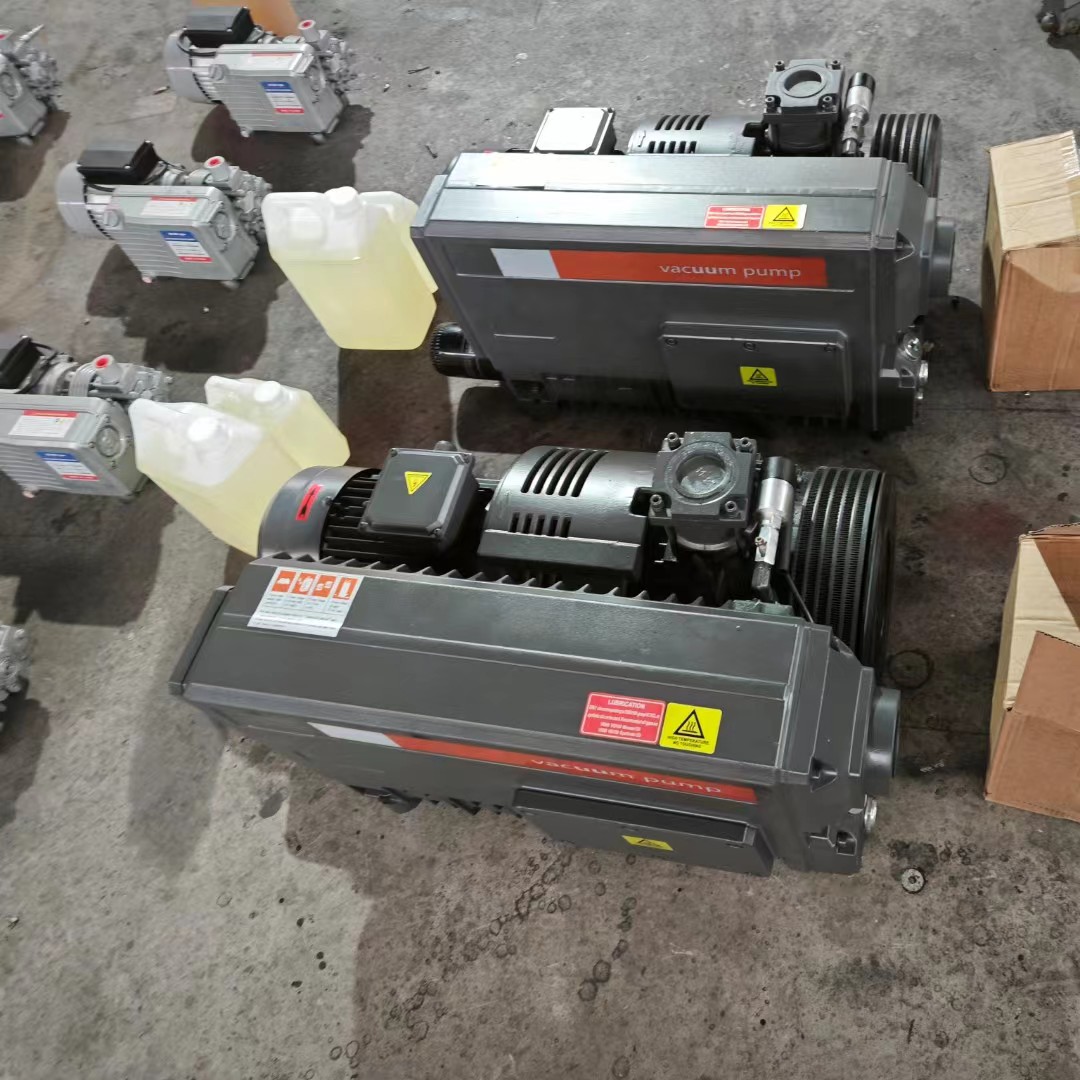

Werkswinkelskiet, volledige toerusting en ryk produksie-ervaring
