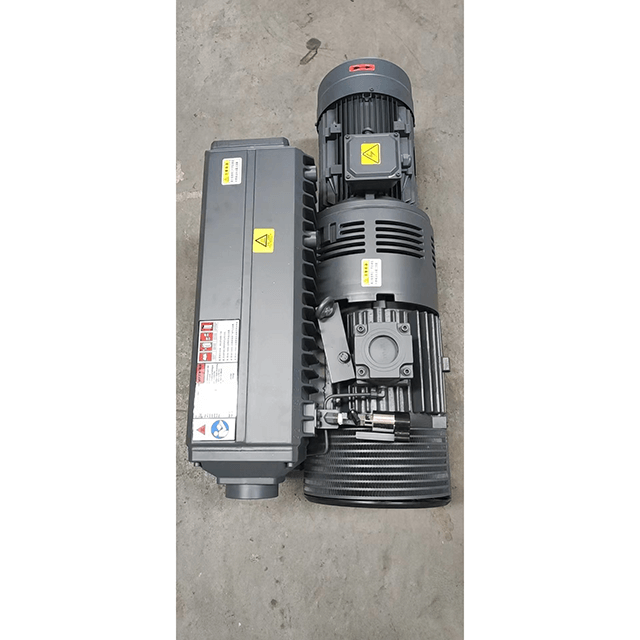

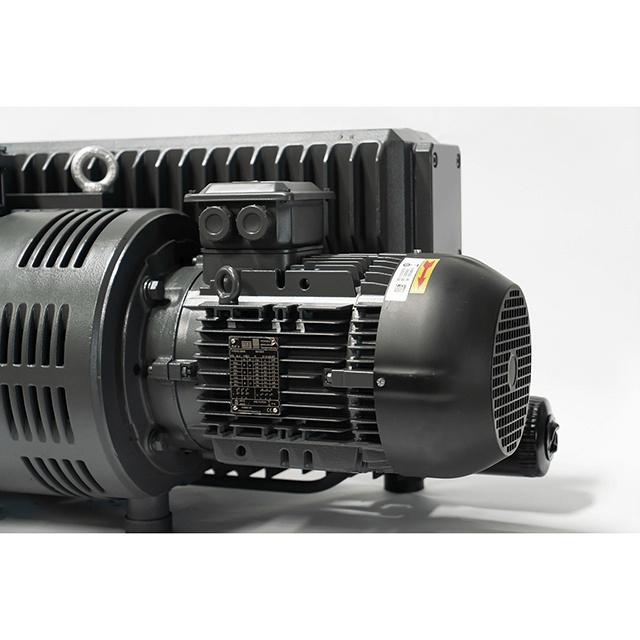

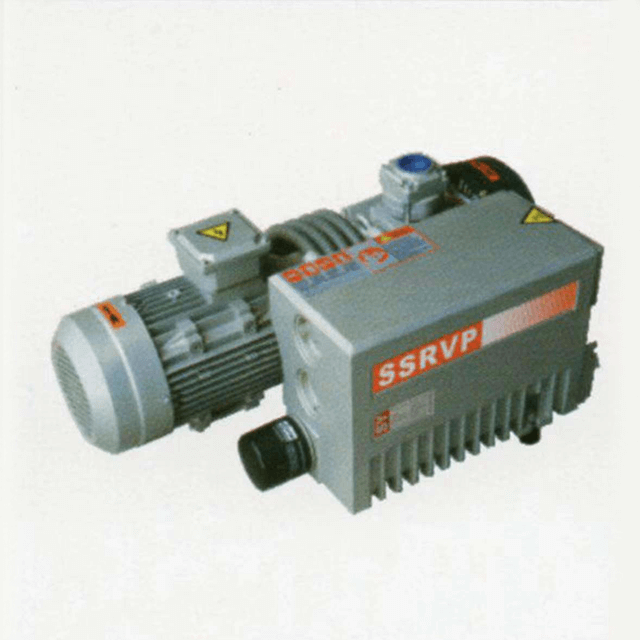

ロータリーベーン真空ポンプの概要
ロータリーベーン真空ポンプ（ロータリーベーンポンプと呼ばれる）は、油封式の機械式真空ポンプです。その作動圧力範囲は101325〜1.33×10 -2 (Pa)で、低真空ポンプに属します。単独で、または他の高真空ポンプまたは超高真空ポンプのフロントポンプとして使用できます。冶金、機械、軍事、電子、化学工業、軽工業、石油などの生産および科学研究部門で広く使用されています。薬。
ロータリーベーンポンプは、密閉容器内の乾燥ガスを汲み出すことができます。ガスバラスト装置があれば、一定量の凝縮性ガスも汲み出すことができます。ただし、酸素含有量が多すぎるガス、金属の腐食性、化学反応により油や粒子、塵埃を汲み上げるガスの汲み出しには適しません。
動作原理
ロータリーベーンポンプは主にポンプ本体、ローター、ロータリーベーン、エンドカバー、スプリングなどで構成されています。ロータリーベーンポンプのキャビティ内にローターが偏心して取り付けられています。ローターの外円はポンプキャビティの表面に接しています（両者の間にはわずかな隙間があります）。ロータスロットにはスプリングを備えた2枚の回転羽根が取り付けられています。回転中は遠心力とスプリングの張力により回転羽根の上部がポンプ室の内壁に接触し、ロータの回転により回転羽根がポンプ室の内壁に沿ってスライドします。
ロータとポンプ室、2つのエンドカバーで囲まれた三日月型の空間は、図のようにA、B、Cの3つに分かれています。 ロータが矢印の方向に回転すると、吸入口につながる空間Aの体積は徐々に増加し、吸入中です。排気口につながる空間Cの体積は徐々に減少し、排気中です。中央の空間Bも体積が徐々に減少し、圧縮中です。徐々に増加（つまり膨張）し、ガス圧力が減少し、ポンプ入口での外部ガス圧力が空間 A の圧力よりも高くなるため、ガスが吸入されます。
空間Aが空気入口から切り離されると、空間Bの位置に変わり、気体は圧縮され始め、徐々に体積が縮小し、最終的には空気出口につながります。圧縮ガスが排気圧力を超えると、圧縮ガスによって排気バルブが押し開かれ、オイルタンク内の油層を通って大気中にガスが排出されます。ポンプの連続運転により、連続的な空気抽出の目的を達成できます。排出されたガスが空気通路を通って別のステージ（低真空ステージ）に移送される場合、低真空ステージで汲み上げられ、さらに低真空ステージで圧縮されて大気中に排出される２段ポンプとなります。このときトータルの圧縮比を２段階で負担し、限界真空度を高めます。
技術パラメータ
工場撮影
ワークショップ撮影、充実した機材、豊富な制作経験
