| مقدار: | |
|---|---|
WLW
kai en
شرح

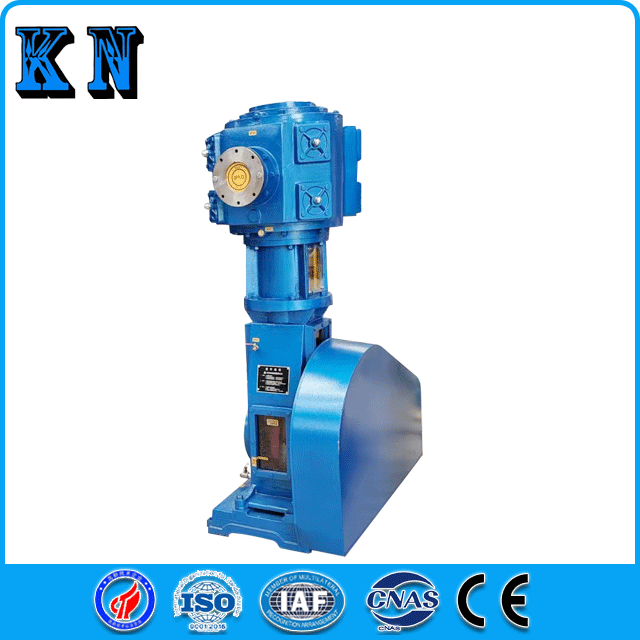

پمپ های خلاء متقابل سری WL و WLW (بدون روغن) محصولات عمده جدید ملی هستند. در مقایسه با پمپ های خلاء متقابل سری W و WY ، آنها مزایای زیر را دارند:
1 、 بدون روغن کاری روغن ، می تواند به یک محیط خلاء تمیز برسد.
2、1/3 مصرف انرژی پایین تر و 2/3 ردپای کمتر.
3 、 آرایش محوری شیر هوا باعث می شود کار و نگهداری آن آسان شود و عمر طولانی مدت داشته باشد.
4 、 لرزش موج عرضی تحتانی را از بین برد و در نتیجه لرزش کم و نویز کم ایجاد می شود.
پمپ خلاء متقابل بدون روغن سری WLW مجهز به دو محفظه تورم بین سیلندر و بدن ، یک محفظه تورم گاز بی اثر و یک محفظه تورم گاز بازیابی است. هنگام از بین بردن گازهای قابل اشتعال ، انفجاری و سمی ، گاز بی اثر را می توان برای جلوگیری از نشت هوا (کمک احتراق) به داخل سیلندر پر کرد و از این رو از تصادفات جلوگیری کرد. هنگامی که گاز نیاز به بازیابی دارد ، می توان گاز بازیابی شده را پر کرد تا از خلوص گاز بهبود یافته اطمینان حاصل شود.
منطقه کاربردی
این سری از پمپ های خلاء عمودی (بدون روغن) به طور گسترده ای در انتقال خلاء ، پالایش ، تقطیر ، غلظت ، جذب ، خشک کردن و سایر صنایع مانند داروسازی ، سموم دفع آفات ، مواد شیمیایی و مواد غذایی استفاده می شود.
| پارامترهای عملکرد نوع | سرعت پمپاژ (L/S) | حد فشار (PA) | انقلاب (RPM) | ماشین آلات الکتریکی | کالیبر ورودی و خروجی هوا (میلی متر) | (درجه سانتیگراد) دمای پمپ | |
| نوع | (KW) قدرت | ||||||
| WLW-50 | 50 | 270 | y132m1-6 | 4 | 0) 50 | ||
| WLW-70 | 70 | 380 | y132m2-6 | 5.5 | 050 | ||
| WLW-100 | 100 | 350 | y160m-6 | 7.5 | 0100 | ||
| WLW-150 | 150 | 310 | Y160L-6 | 11 | 0125 | ||
| WLW-200 | 200 | 2000 | 310 | Y180L-6 | 15 | 0125 | W40 |
| WLW-300 | 300 | 250 | Y200L2-6 | 22 | 0160 | ||
| WLW-400 | 400 | 250 | y225m-6 | 30 | 0160 | ||
| WLW-600 | 600 | 240 | Y280S-6 | 45 | 0250 | ||
| WLW-1200 | 1200 | 260 | y315m-6 | 90 | 0320 | ||
اصل کار

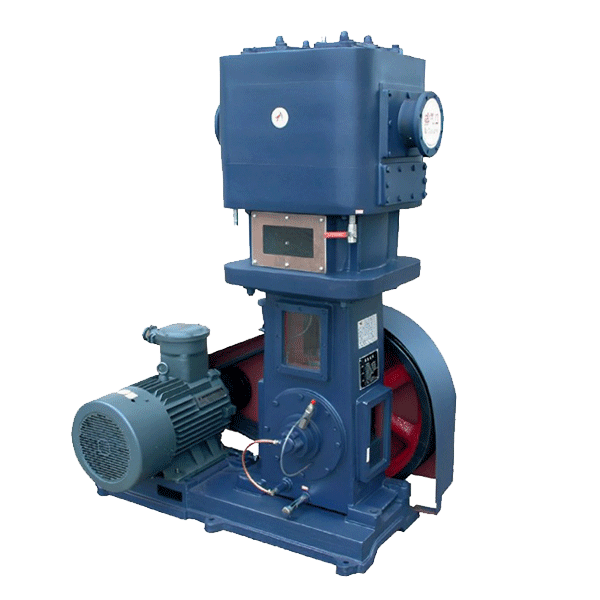

سری WLW یک پمپ پیستون پیستون تک سیلندر ، تک مرحله ای است
1 comp اجزای انتقال مکانیکی: توسط یک موتور از طریق کمربند V رانده می شود ، مکانیسم کشویی میل لنگ برای انجام حرکت متقابل رانده می شود و کشویی (Crosshead) حرکت متقابل را از طریق میله پیستون به پیستون منتقل می کند.
2 、 اجزای مکش و اگزوز: شیار پیستون مجهز به حلقه های انبساط ، حلقه های راهنما و حلقه های پیستون است که در سیلندر به جلو و عقب حرکت می کنند تا انبساط و فشرده سازی گاز در داخل سیلندر شکل بگیرند. اقدامات مکش و اگزوز از طریق گروههای ورودی و سوپاپ اگزوز به صورت محوری انجام می شود.
3 、 اجزای عملکردی کمکی: روغن روغن کاری شده در میل لنگ قطعات متحرک را از طریق روغن پاشیده روغن کاری می کند و آب خنک کننده فوقانی گرمای ایجاد شده توسط فشرده سازی گاز را از بین می برد. حلقه های پیستون در سیلندر از مواد خودآزمایی F4 ساخته شده است که نیازی به روغن کاری اضافی ندارد.
4 、 اجزای آب بندی بسته بندی: به انواع معمولی و خاص تقسیم می شوند. مواد مهر و موم بسته بندی معمولی از بسته بندی پلی تترا فلورو اتیلن یا مهر و موم روغن اسکلت فلوئوروبیبر استفاده می کند.
مهر و موم بسته بندی ویژه: یک سیلندر بسته بندی اضافه شده است ، به طور خاص برای گازهای قابل اشتعال و انفجاری (مانند CO ، گاز خشک ، متان و سایر گازهای دارای نیازهای محیطی بالا) طراحی شده است. در هنگام استفاده ، گاز نیتروژن با فشار و سرعت خاص (با توجه به شرایط فرآیند انتخاب شده) معرفی می شود. پس از دو چرخه پرتاب ، آن را با مایع کار مخلوط می کند که به داخل محفظه اختلاط نشت می کند و از سیستم خارج می شود و از این طریق از خطر نشت گاز مایع در محیط و جلوگیری از ورود هوا به سیلندر برای آلودگی مواد اولیه جلوگیری می شود.
5 、 فضا: برای جلوگیری از نشت مواد و آلودگی روغن روغن کاری شده در میل لنگ ناشی از عدم موفقیت اجزای بسته بندی ، یک جزء فضا برای جدا کردن مسیر تماس بین قسمت بیش از حد و قطعات در حال حرکت ، اطمینان حاصل می شود.

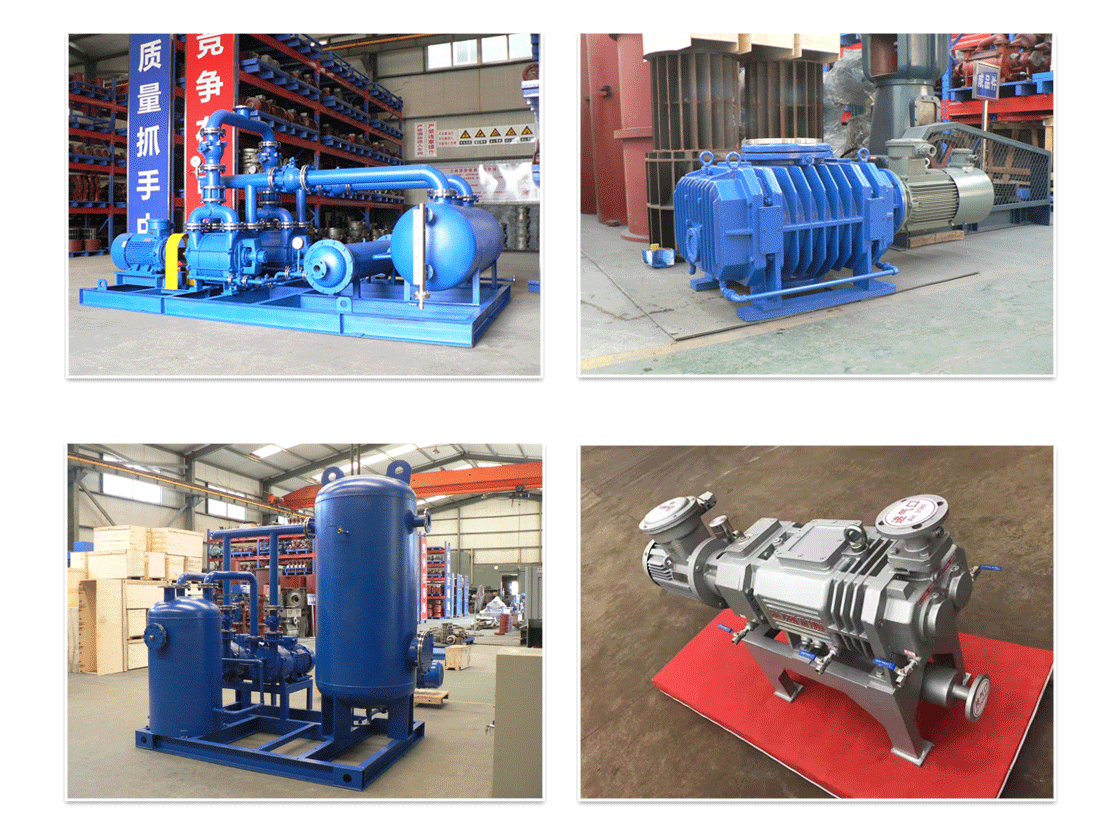

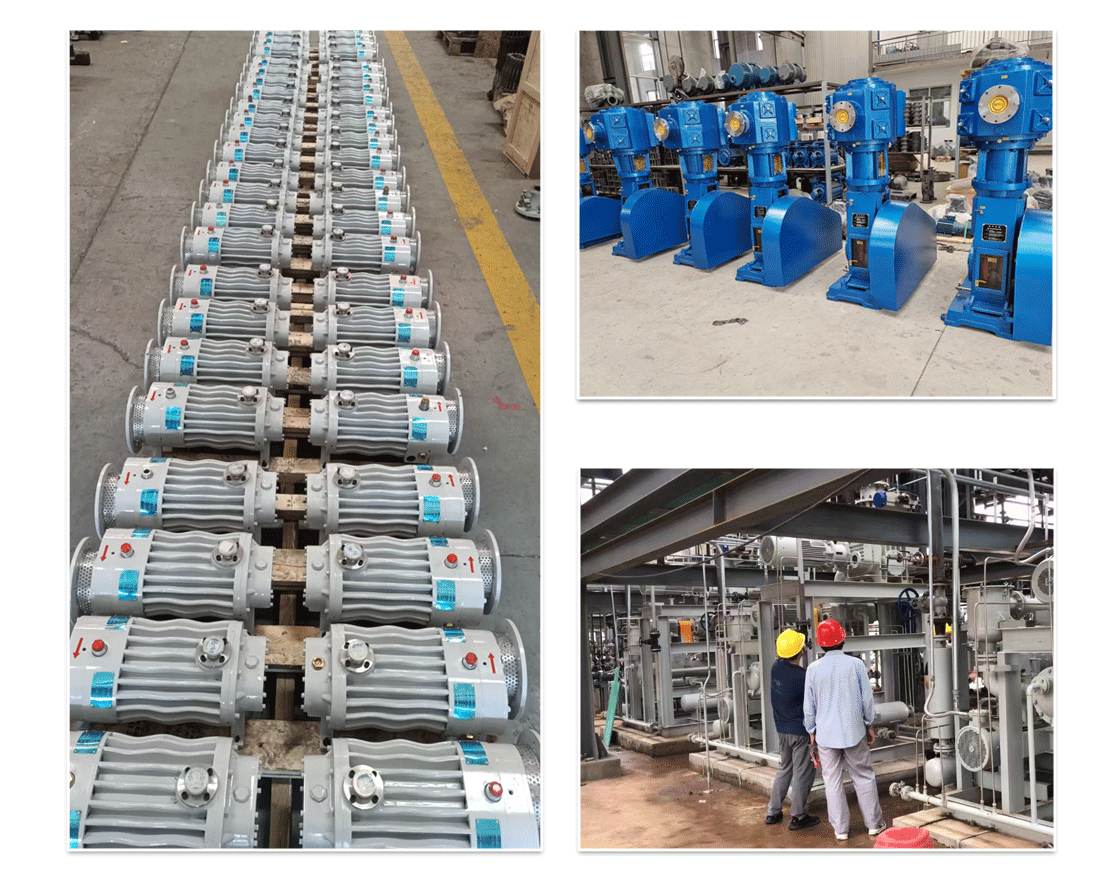

تیراندازی کارگاه ، تجهیزات کامل و تجربه تولید غنی
قدرت فنی قوی ، تجهیزات عالی و محصولات کاملاً مطابق با سیستم کیفیت ISO9001.
