| kogus: | |
|---|---|
Wlw
Kai en
Kirjeldus

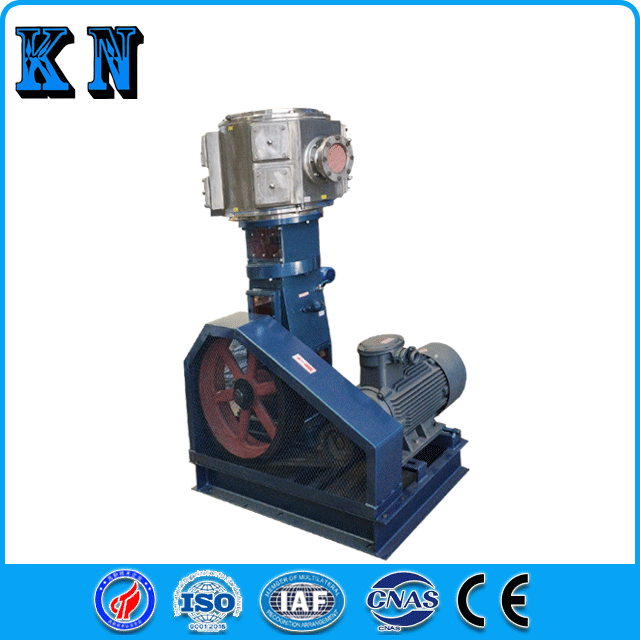

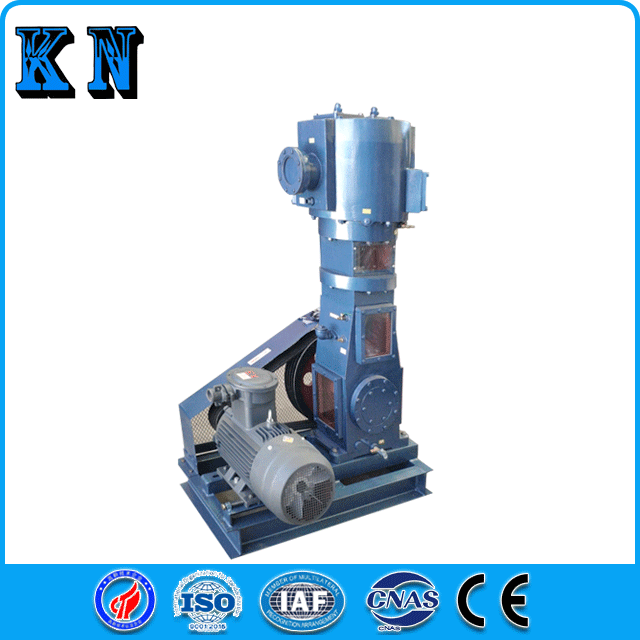

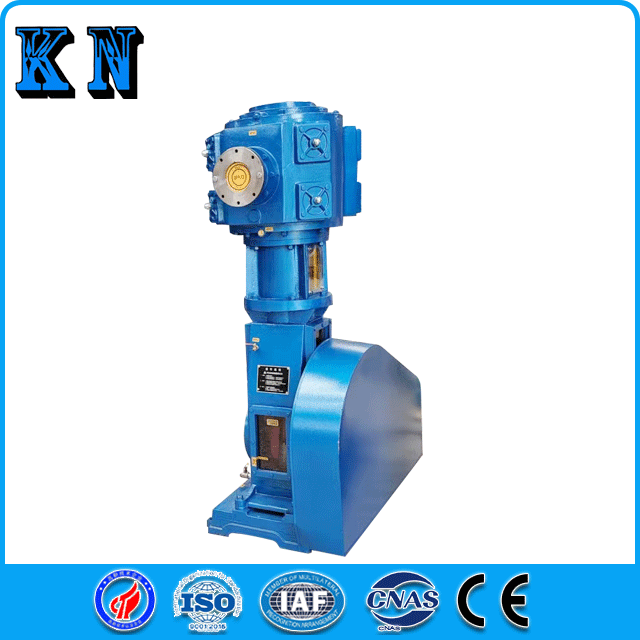

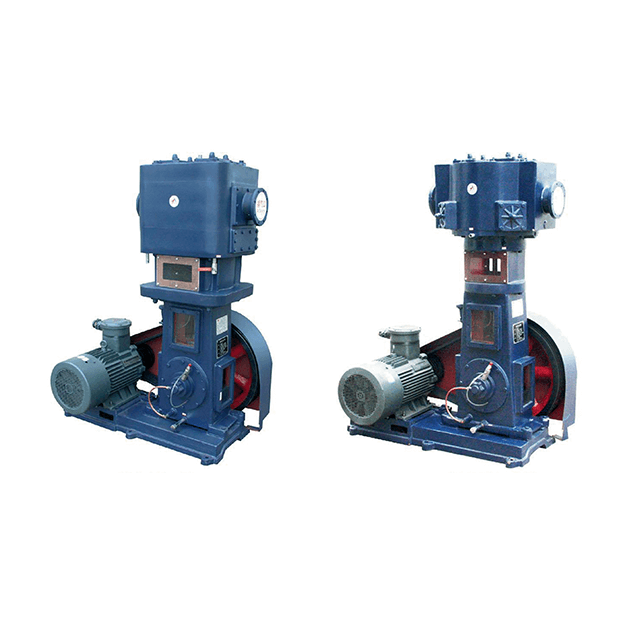

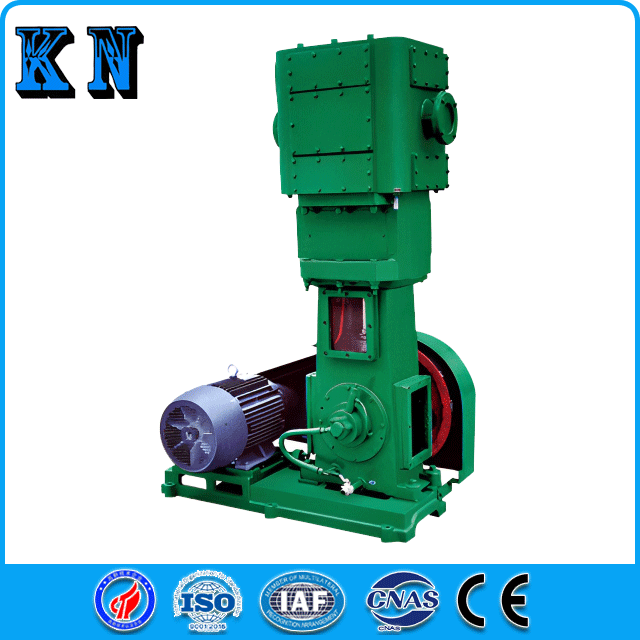

WL ja WLW seeria vertikaalne (õlivaba) kolb-vaakumpumbad on riiklikud uued tooted. Võrreldes W ja WY -seeria horisontaalsete kolb -vaakumpumpadega, on neil järgmised eelised:
1 、 Õli määrimine puudub, võib saavutada puhta vaakumkeskkonna;
2、1/3 madalam energiatarve ja 2/3 vähem jalajälge;
3 、 Õhuklapi aksiaalne paigutus muudab selle käitamise ja hooldamise hõlpsaks ning sellel on pikk kasutusaja;
4 、 kõrvaldas madalama põiki laine vibratsiooni, mille tulemuseks oli madal vibratsioon ja madal müra.
WLW-seeria vertikaalne õlivaba kolb-vaakumpump on varustatud kahe inflatsioonikambriga silindri ja keha vahel, üks inertgaasi inflatsioonikamber ja üks taastumisgaasi inflatsiooni kambr. Tuleohtlike, plahvatusohtlike ja mürgiste gaaside eemaldamisel saab inertset gaasi täita, et vältida õhu (põletusabi) silinde lekitamist, vältides sellega õnnetusi; Kui gaas tuleb taastada, saab taastatud gaasi tagada gaasi tagastatud gaasi puhtuse tagamiseks.
rakendusala
Seda vertikaalse (õlivaba) kolb-vaakumpumpade seeriat kasutatakse laialdaselt vaakumkasutamisel, rafineerimisel, destilleerimisel, kontsentratsioonil, adsorptsioonil, kuivatamisel ja muud tööstusharud, näiteks ravimid, pestitsiidid, kemikaalid ja toit.
| Jõudlusparameetrid tüüp | Pumpamiskiirus (l/s) | Rõhupiirang (PA) | Revolutsioon (RPM) | Elektrimasinad | Õhu sisse- ja väljalaskeava (MM) kaliibriga | (° C) pumba temperatuur | |
| Tüüp | (Kw) võim | ||||||
| WLW-50 | 50 | 270 | Y132M1-6 | 4 | 0) 50 | ||
| WLW-70 | 70 | 380 | Y132M2-6 | 5.5 | 050 | ||
| WLW-100 | 100 | 350 | Y160M-6 | 7.5 | 0100 | ||
| WLW-150 | 150 | 310 | Y160L-6 | 11 | 0125 | ||
| WLW-200 | 200 | 2000 | 310 | Y180L-6 | 15 | 0125 | W40 |
| WLW-300 | 300 | 250 | Y200L2-6 | 22 | 0160 | ||
| WLW-400 | 400 | 250 | Y225M-6 | 30 | 0160 | ||
| WLW-600 | 600 | 240 | Y280S-6 | 45 | 0250 | ||
| WLW-1200 | 1200 | 260 | Y315M-6 | 90 | 0320 | ||
Tööpõhimõte
WLW seeria on ühe silindri, üheastmeline, topelttoimeline kolbpump
1 、 Mehaanilised ülekandekomponendid: mootori kaudu v-vööndi kaudu ajendatud vända liuguri mehhanism on suunatud liikumise liikumisele ja liugur (ristpea) edastab kolb-liikumise kolbisse läbi kolvi varda.
2 、 IMIMINE JA HALDAMISE KOMPONENDID: Kolvi soon on varustatud laiendusrõngaste, juhtrõngaste ja kolvirõngastega, mis liiguvad silindris edasi -tagasi, moodustades silindri sees oleva gaasi laienemise ja kokkusurumise. Imemis- ja heitgaaside toimingud viiakse lõpule aksiaalselt paigutatud sisselaske- ja väljalaskeklapi rühmade kaudu.
3 、 Lisafunktsionaalsed komponendid: karteri määrdeõli määrib liikuvad osad läbi pritsimisõli ja ülemine jahutusvesi viib ära gaasi kokkusurumisel tekkiva soojuse. Silindris sisalduvad kolbrõngad on valmistatud F4 isemoodustavast materjalist, mis ei vaja täiendavat määrimist.
4 、 Tihenduskomponendid: jagatud tavalisteks ja eritüüpideks. Tavaline pakkimis tihendusmaterjal kasutab polütetrafluoroetüleenist pakkimist või fluororubberi skeleti õli tihendi.
Spetsiaalne pakketihend: lisatud on pakkimissilinder, mis on spetsiaalselt ette nähtud tuleohtlikele ja plahvatusohtlikele gaasidele (näiteks CO, kuiv gaas, metaan ja muud kõrge keskkonnavajadusega gaasid). Kasutamisel võetakse kasutusele lämmastikgaasi teatud rõhu ja voolukiirusega (valitud vastavalt protsessitingimustele). Pärast kahte drosseltsüklit seguneb see segamiskambrisse lekitava töövedelikuga ja suunatakse süsteemist välja, vältides sellega töötava vedeliku gaasi lekke ohtu keskkonda ja takistades õhu silindri sisenemist tooraine saatmiseks.
5 、 Vahetükk: materjalilekke vältimiseks ja määrdeõli saastumise vältimiseks karteri pakkimiskomponentide rikkest põhjustatud komponentide rikkest on paigaldatud vahekomponent, et kontaktitee täielikult eraldada ülevoolu osa ja liikuvate osade vahel, tagades absoluutse naftavaba vaakumsüsteemi. Ees sobivad sellised keskkonnad, kus on kõrged koristavus, mis on tugev, või tugevast korestiteedist.
Töötoa pildistamine, täielik seadmed ja rikkalik tootmiskogemus
Tugev tehniline tugevus, suurepärased seadmed ja tooted, mida hallatakse rangelt vastavalt ISO9001 kvaliteedisüsteemile.
