ፈሳሽ ቀለበት የቫኩም ፓምፖች ለብዙ የኢንዱስትሪ አፕሊኬሽኖች ሁለገብ እና ቀልጣፋ መፍትሄዎች ናቸው. የእነሱን ሞዴል መግለጫዎች፣ የስራ መርሆች፣ የምርጫ ሂደታቸውን እና የአሰራር ቅልጥፍናቸውን የሚያሳድጉ መንገዶችን መረዳት በእነዚህ ፓምፖች ላይ የሚመሰረቱ ኢንዱስትሪዎችን በእጅጉ ሊጠቅም ይችላል። በዚህ መመሪያ ውስጥ ስለ ፈሳሽ ቀለበት ቫክዩም ፓምፖች ውስብስብነት እንመረምራለን ፣ ይህም ለተሻሻለ ጠቃሚ ግንዛቤዎችን ይሰጣል ። .
ፈሳሽ ቀለበት ቫክዩም ፓምፖች ሰፊ የኢንዱስትሪ አፕሊኬሽኖችን ለማሟላት በትክክለኛ ምህንድስና የተሰሩ ናቸው። እያንዳንዱ ሞዴል የፓምፑን ዲዛይን፣ አቅም እና የታሰበ አጠቃቀምን በተመለከተ ወሳኝ ዝርዝሮችን በሚይዝ ልዩ የኮድ ስብስብ ይለያል። ለበለጠ ግንዛቤ የአብነት መግለጫዎችን በጥልቀት ይመልከቱ፡-
የፈሳሽ ቀለበት የቫኩም ፓምፖች የስያሜ ስምምነት በተለምዶ የተዋቀረ ቅርጸትን ይከተላል፡-
ተከታታይ መለያ ፡ ይህ የአምሳያው ቁጥር ቅድመ ቅጥያ ነው፣ እሱም የፓምፕ ተከታታዮችን ወይም ቤተሰብን ያመለክታል። ለምሳሌ '2BV ' ለመደበኛ የፈሳሽ ቀለበት የቫኩም ፓምፕ የተለመደ ተከታታይ መለያ ነው።
የመጠን ኮድ ፡ ይህ የቁጥር ኮድ የፓምፑን መጠን ወይም የአቅም መጠን ያሳያል። ከፍተኛ ቁጥር በአጠቃላይ ከፍተኛ አቅም ካለው ትልቅ ፓምፕ ጋር ይዛመዳል.
የኢምፔለር ዲዛይን ኮድ ፡ ይህ ኮድ የ impeller ንድፍን ይገልጻል፣ ይህም በመተግበሪያው መስፈርቶች መሰረት ሊለያይ ይችላል። ለምሳሌ፣ '5' ለተወሰኑ የአሠራር ሁኔታዎች የተመቻቸ ልዩ የማሳመኛ ንድፍ ሊያመለክት ይችላል።
የቁሳቁስ እና የኮንስትራክሽን ኮድ ፡ አንዳንድ ሞዴሎች በፓምፑ ግንባታ ውስጥ ጥቅም ላይ የሚውሉትን ቁሳቁሶች የሚገልፅ ኮድ የሚያካትቱ ሲሆን ይህም ጎጂ ፈሳሾችን ወይም ከፍተኛ የሙቀት መጠንን ለሚያካትቱ አፕሊኬሽኖች ወሳኝ ነው።
2BV: ይህ ተከታታይ መለያ ነው, ፈሳሽ ቀለበት የቫኩም ፓምፕ ንድፍ ያመለክታል.
5: የመጠን ኮድ, በተከታታይ ውስጥ መካከለኛ መጠን ያለው ፓምፕ ይጠቁማል.
513 ፡ ይህ ኮድ ብዙውን ጊዜ የሚያመለክተው የተወሰነውን የኢምፔለር ንድፍ ነው፣ '5' የመንኮራኩሩ አይነት መሆን እና '13' የአስፈፃሚውን መጠን ወይም ባህሪ ያሳያል።
2FB ፡ ይህ ቅጥያ ለመደበኛ ዲዛይን የተወሰኑ ባህሪያትን ወይም ማሻሻያዎችን ለምሳሌ እንደ የተለየ የግንባታ ቁሳቁስ ወይም ልዩ የፍላጅ ውቅርን ሊያመለክት ይችላል።
የሃይድሮሊክ ቅልጥፍና ኮድ: አንዳንድ ሞዴሎች የፓምፑን የሃይድሮሊክ ቅልጥፍናን የሚገልጹ ኮዶችን ሊያካትቱ ይችላሉ, ይህም የኃይል ፍጆታ አሳሳቢ ለሆኑ መተግበሪያዎች አስፈላጊ ነው.
የማተም እና የማቅለጫ ኮድ: እነዚህ ኮዶች ጥቅም ላይ የሚውሉትን የማተሚያ ዝግጅት እና ቅባት ስርዓት አይነት ያመለክታሉ, ይህም ለፓምፕ አስተማማኝነት እና ጥገና አስፈላጊ ነው.

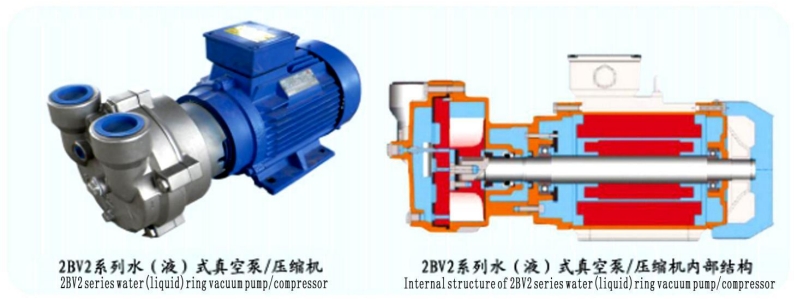

የ የፈሳሽ ቀለበት የቫኩም ፓምፕ የስራ መርህ የፈሳሽ ተለዋዋጭነት እና የሜካኒካል ምህንድስና አስደናቂ ማሳያ ነው። በዋናው ላይ, ፓምፑ የሚሠራው የሴንትሪፉጋል ኃይል በሚፈጠርበት ጊዜ የፈሳሽ ልዩ ባህሪያትን በመጠቀም ነው. ፓምፑ በሚጀምርበት ጊዜ የፈሳሽ መጠን, ብዙ ጊዜ ውሃ, የተወሰነ ቁጥር ያለው ቫን (ኢምፕለር) የያዘውን የሲሊንደሪክ ክፍል ውስጥ ያስገባል. ይህ ክፍል የተነደፈው ከኤክሰንትሪክ ዘንግ ጋር ነው ፣ይህም ማለት አስመጪው በቀጥታ መሃል ላይ አይቀመጥም ነገር ግን ተስተካክሏል ፣ ይህም የፈሳሽ ቀለበት እንዲፈጠር ያስችላል።
አስመጪው መዞር ሲጀምር ፈሳሹ በሴንትሪፉጋል ኃይል ወደ ውጭ ይጣላል, በክፍሉ ውስጠኛ ግድግዳዎች ላይ የሚንቀሳቀስ ቀለበት ይሠራል. ይህ ድርጊት አስመጪው በሚዞርበት ጊዜ መጠናቸው የሚለያይ ተከታታይ የታሸጉ ክፍሎችን ይፈጥራል። ለጋዝ የሚወጣው የመግቢያ ነጥብ የፈሳሽ ቀለበቱ በጣም ጠባብ በሆነበት ቦታ ላይ ሲሆን ይህም ጋዝ ወደ ፓምፑ ውስጥ እንዲገባ ያስችለዋል. ከዚያም ጋዙ ከስርአቱ ውስጥ በሚወጣበት ቦታ ላይ ወደ ፍሳሽ ማስወገጃው እስኪደርስ ድረስ በሚንቀሳቀስ ፈሳሽ ቀለበት በክፍሉ ዙሪያ ሲሸከም ይጨመቃል.
የፈሳሽ ቀለበት የቫኩም ፓምፕ ቁልፍ ጠቀሜታዎች አንዱ በፖምፑ ላይ ጉዳት ሳይደርስ እርጥበት ጋዞችን የመቆጣጠር ችሎታው ፈሳሽ ቀለበት እንደ ማሸጊያ እና ማቀዝቀዣ ሆኖ ያገለግላል. የፈሳሽ ቀለበቱ ቀጣይነት ያለው እንቅስቃሴ ፓምፑ ብዙውን ጊዜ ከሌሎች የቫኩም ፓምፖች ዓይነቶች ጋር የተቆራኘው pulsations ሳይኖር በተቀላጠፈ ሊሰራ ይችላል ማለት ነው። ከዚህም በላይ የፓምፑ ንድፍ በተፈጥሮው የንጥረትን የመጉዳት እድልን ይቀንሳል, ይህም ለተለያዩ የኢንዱስትሪ አፕሊኬሽኖች ተስማሚ ያደርገዋል, የሂደቱ ጋዝ ፈሳሽ ወይም ጠጣር ሊይዝ ይችላል.
በመሠረቱ, የፈሳሽ ቀለበት የቫኩም ፓምፕ አሠራር በፈሳሽ እና በጋዝ መካከል እርስ በርስ የሚጣጣም መስተጋብር ነው, ፈሳሹ ፓምፑ ቀልጣፋ እና አስተማማኝ አፈፃፀም እንዲኖረው አስፈላጊ የሆኑትን የማተም እና የማቀዝቀዝ ተግባራትን ያቀርባል. የዲዛይኑ ቀላልነት ከጥንካሬው ጋር ተዳምሮ የፈሳሽ ቀለበት የቫኩም ፓምፕ ከኬሚካል ማቀነባበሪያ እስከ ምግብ እና መጠጥ ማምረቻ ድረስ ባሉ ኢንዱስትሪዎች ውስጥ ዋና ዋና አድርጎታል።
መምረጥ ትክክለኛ ፈሳሽ ቀለበት የቫኩም ፓምፕ ትንሽ ሳይንስ እና የጥበብ ሰረዝን ያካትታል። ለትግበራዎ ሂደቱን ለማቃለል በምርጫ ጉዞ ውስጥ የሚመራዎትን ተግባራዊ ምሳሌ እንሂድ።
በሰዓት 150 ኪዩቢክ ሜትር የሚፈሰው ጋዝ (m³/በሰ) በ 50 ሚሊባር (ኤምአር) ግፊት የሚሠራ ጋዝ ለማስተናገድ የቫኩም ፓምፕ የሚፈልግ ፕሮጀክት ኃላፊ እንደሆንክ አስብ። ተገቢውን ፓምፕ ለመምረጥ እንዴት እንደሚሄዱ እነሆ:
ፍላጎቶችዎን ይለዩ ፡ የተወሰኑ የአሠራር መለኪያዎችን በመወሰን ይጀምሩ። በምሳሌአችን 150m³/ሰአት በ50ኤምአር ማስተናገድ የሚችል ፓምፕ እንፈልጋለን።

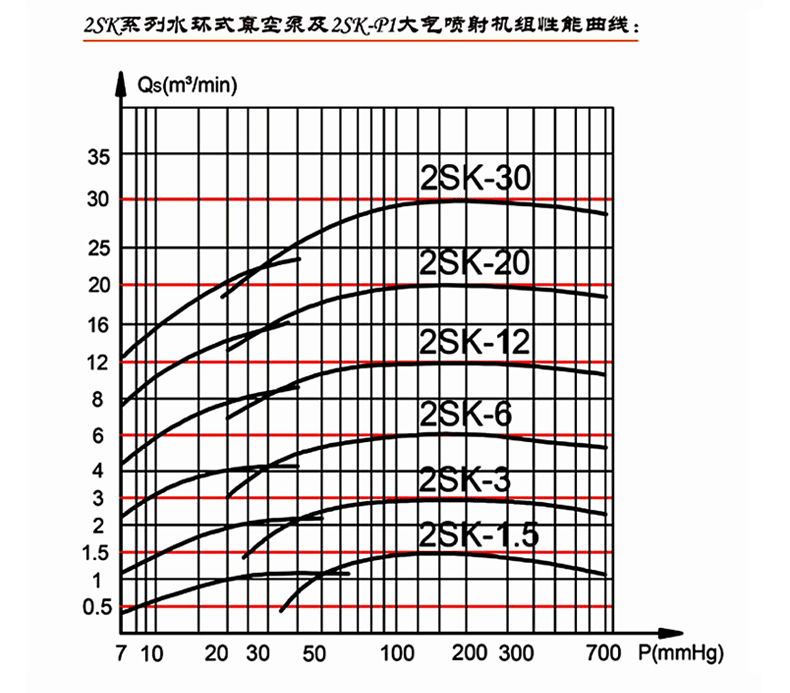

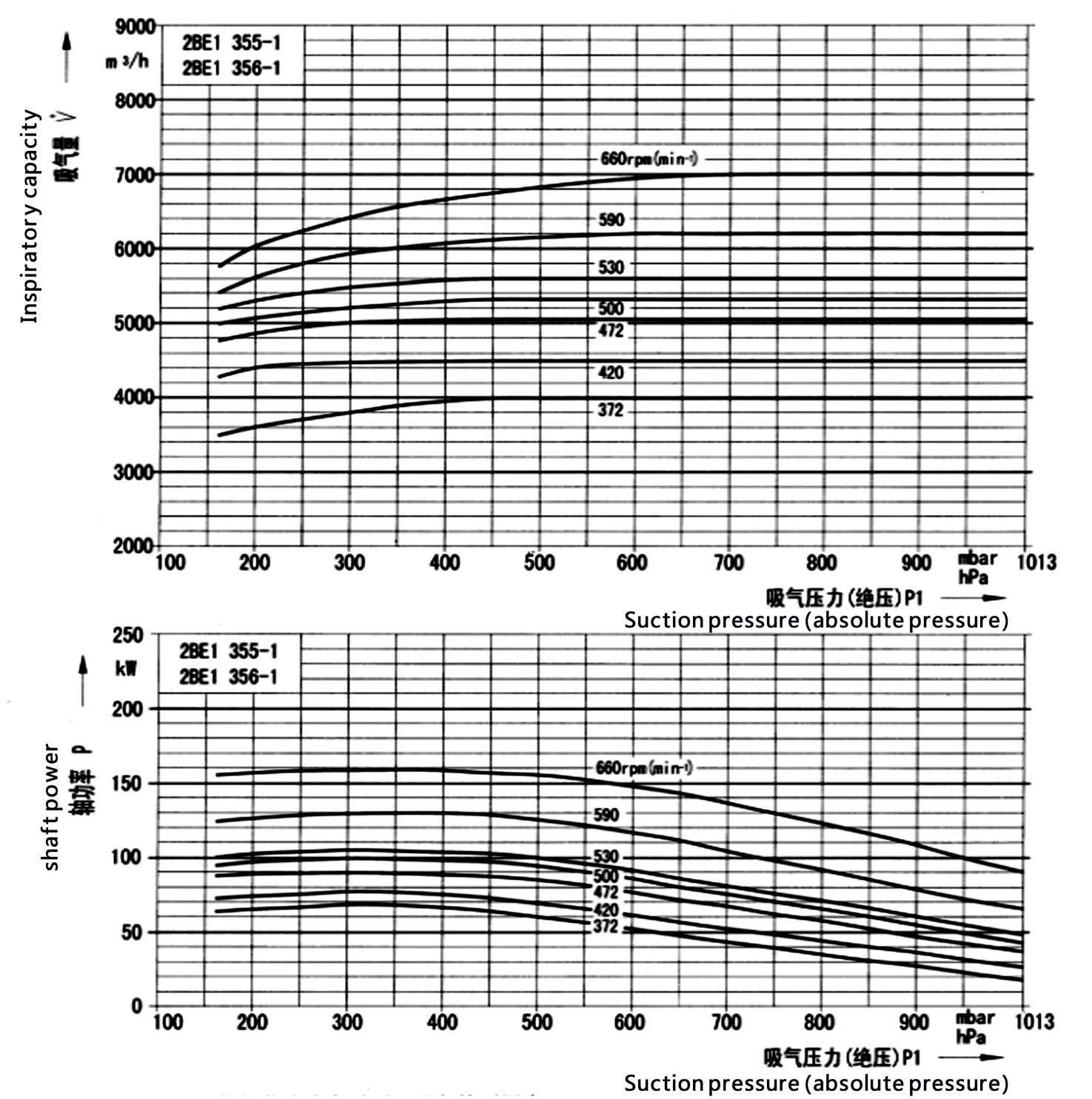

የአፈጻጸም ኩርባዎችን ያማክሩ፡- አምራቾች አንድ ፓምፕ በተለያዩ የአሠራር ሁኔታዎች ላይ እንዴት እንደሚሰራ የሚያሳዩ ዝርዝር የአፈጻጸም ኩርባዎችን ይሰጣሉ። እነዚህ ኩርባዎች በተለምዶ የፍሰት መጠን (m³/ሰ) በአግድመት ዘንግ ላይ እና የመሳብ ግፊት (ኤምአር) በቋሚ ዘንግ ላይ ያርፋሉ።
ጣፋጭ ቦታውን ያግኙ ፡ የፍሰት መጠን እና ግፊቱ በተቻለ መጠን ከእርስዎ መስፈርቶች ጋር የሚዛመዱበትን ከርቭ ላይ ያለውን ነጥብ ያግኙ። ይህ የእርስዎ 'ጣፋጭ ቦታ' ነው።
ሞዴሉን ይምረጡ ፡ ጣፋጩን ቦታ ካወቁ በኋላ የሚዛመደውን የሞዴል ቁጥር ያስተውሉ። ፍላጎቶችዎን በተሻለ ሁኔታ የሚያሟላ ይህ ፓምፕ ነው።
ተጨማሪ ሁኔታዎችን አስቡባቸው፡- ሌሎች ነገሮችን ግምት ውስጥ እንዳትገባ አትዘንጋ እንደ የሚስተናገደው ጋዝ አይነት፣ በጋዝ ውስጥ ያሉ ፈሳሾች ወይም ጠጣር ነገሮች መኖር እና የስራ አካባቢ።
የፈሳሽ ቀለበት የቫኩም ፓምፕ ውጤታማነት በብዙ ምክንያቶች ተጽዕኖ ይደረግበታል ፣ እያንዳንዱም በጠቅላላው አፈፃፀም ውስጥ ወሳኝ ሚና ይጫወታል። እነዚህን ምክንያቶች መረዳት በአሰራር ቅልጥፍና ላይ ከፍተኛ መሻሻሎችን ያመጣል.
1. የውሃ ሙቀት፡- በፓምፕ ውስጥ ጥቅም ላይ የሚውለው የፈሳሽ ሙቀት፣ በተለይም ውሃ፣ በፓምፑ ውጤታማነት ላይ ቀጥተኛ ተጽእኖ አለው። የሙቀት መጠኑ እየጨመረ በሄደ መጠን የፈሳሹ የእንፋሎት ግፊት ከፍ ይላል, ይህ ደግሞ በፓምፑ ሊደረስበት የሚችለውን የመጨረሻውን የቫኩም ደረጃ ይነካል. በእያንዳንዱ 10 ዲግሪ ሴንቲግሬድ የውሀ ሙቀት መጨመር የመጨረሻው ቫክዩም በግምት ከ5-10 ሜባ ሊቀንስ ይችላል። ስለዚህ የውሀውን ሙቀት በአምራቹ በተመከረው ክልል ውስጥ (አብዛኛውን ጊዜ ከ15-25 ዲግሪ ሴንቲ ግሬድ) ጠብቆ ማቆየት ለተሻለ ውጤታማነት ወሳኝ ነው።
2. የኢምፔለር ዲዛይን እና ሁኔታ፡- የመንኮራኩሮች ብዛት፣ የቫኑ አንግል እና በፖምፑ እና በፓምፕ መያዣው መካከል ያለው ክፍተትን ጨምሮ የኢምፔለር ዲዛይን ውጤታማነት ላይ ከፍተኛ ተጽዕኖ ያሳድራል። የተመቻቸ የኢምፔለር ንድፍ መንሸራተትን (በንድፈ ሃሳባዊ እና ትክክለኛ ፍሰት መጠን መካከል ያለውን ልዩነት) በ 20% ሊቀንስ ይችላል ፣ ይህም ወደ የተሻሻለ ቅልጥፍና ይመራል። በተጨማሪም ፣ በ impeller ላይ የሚለብሱ እና የሚጎዱ ጉዳቶች ክፍተቶችን ይጨምራሉ ፣ ይህም እስከ 15% ድረስ የውጤታማነት መቀነስ ያስከትላል።
3. የፓምፕ መጠን እና የአሠራር ነጥብ ፡ ለትግበራው ትክክለኛውን መጠን ያለው ፓምፕ መምረጥ አስፈላጊ ነው. ፓምፑ ለትግበራው ከመጠን በላይ ከሆነ, ከምርጥ የውጤታማነት ነጥብ (BEP) በጣም ርቆ በሚገኝ ቦታ ላይ ይሰራል, ይህም ወደ ውጤታማነት ይቀንሳል. ለምሳሌ፣ ፓምፑን በ 70% የ BEP ስራ መስራት ከ10-15% የውጤታማነት ቅነሳን ሊያስከትል ይችላል። በተቃራኒው የፓምፑን መጠን ማነስ ከመጠን በላይ መጫን እና መጨመር ሊያስከትል ይችላል, እንዲሁም ውጤታማነትን ይጎዳል.
4. የስርዓት ዲዛይን እና ውቅር፡- የቫኩም ሲስተም ዲዛይን፣ የቧንቧ መጠኖችን፣ ርዝመቶችን እና የክርን እና ቫልቮች መኖርን ጨምሮ አጠቃላይ ቅልጥፍናን ሊጎዳ ይችላል። ለምሳሌ፣ እያንዳንዱ የ90 ዲግሪ ክርን የስርዓቱን የግፊት ጠብታ በ 0.1-0.3 ሜባ ከፍ ሊያደርግ ይችላል፣ ይህም ለማሸነፍ ተጨማሪ ሃይል ያስፈልገዋል። በትንሹ የግፊት ኪሳራዎች በጥሩ ሁኔታ የተነደፈ ስርዓትን ማረጋገጥ ከፍተኛ ውጤታማነትን ለመጠበቅ ቁልፍ ነው።
5. የጋዝ ውህድ እና ባህሪያት፡- የሚይዘው ጋዝ ስብጥር ውጤታማነትንም ሊጎዳ ይችላል። ከፍተኛ የእርጥበት ይዘት ያላቸው ወይም የሚበላሹ ባህሪያት ያላቸው ጋዞች ወደ መጨመር እና ወደ መዘጋት ያመራሉ, የፓምፑን ውጤታማነት ይቀንሳል. ለምሳሌ, ከፍተኛ የእርጥበት መጠን ያላቸው ጋዞችን ማስተናገድ በፓምፑ ላይ ባለው የሥራ ጫና ምክንያት ቅልጥፍናን በ 5-10% ይቀንሳል.
6. ፈሳሽ ቀለበት ጥልቀት እና ጥራት: የፈሳሽ ቀለበት ጥልቀት እና ጥራቱ ወሳኝ ናቸው. የጠለቀ ቀለበት የፓምፑን አቅም ሊጨምር ይችላል ነገር ግን ወደ ከፍተኛ የኃይል ፍጆታ ሊያመራ ይችላል. የፈሳሹ ጥራት, እንደ ስ visግነቱ እና የብክለት መኖር, የፓምፑን አፈፃፀም ሊጎዳ ይችላል. ለምሳሌ ከአምራቹ ምክር በ 20% ከፍ ያለ viscosity ያለው ፈሳሽ መጠቀም እስከ 8% ድረስ ውጤታማነትን ይቀንሳል.
እነዚህን ሁኔታዎች በመፍታት እና እያንዳንዳቸውን በማመቻቸት ኦፕሬተሮች በፈሳሽ የቀለበት ቫኩም ፓምፖች ቅልጥፍና ላይ ጉልህ መሻሻሎችን ሊያገኙ ይችላሉ። መደበኛ ቁጥጥር እና ጥገና, ከስልታዊ ንድፍ ምርጫዎች ጋር, የበለጠ ቀልጣፋ እና ወጪ ቆጣቢ አሰራርን ያመጣል.
በፈሳሽ ቀለበት ቫኩም ፓምፖች ውስጥ ከፍተኛ ቅልጥፍናን ለመጠበቅ ቁልፉ በመደበኛ ጥገና ላይ ነው። ይህ የሚያጠቃልለው፡-
የፓምፑን አካል ማጽዳት ፡-የፓምፑን ውስጣዊ መጠን እና ቅልጥፍና የሚቀንሱ የካርቦኔት ክሪስታሎች እና ሌሎች ፍርስራሾች ተደጋጋሚ ፍተሻ።
ማህተሞችን እና ስላይዶችን መፈተሽ ፡ የፓምፑን የማተም አቅም ለመጠበቅ ተንሸራታቾቹ በጥሩ ሁኔታ ላይ መሆናቸውን ማረጋገጥ።
በሙቀት-ነክ ጉዳዮች ምክንያት የውጤታማነት መጥፋትን ለመከላከል የውሃውን ሙቀት በሚመከረው ክልል ውስጥ (በተለይ 15-25 ° ሴ) ማቆየት።
የማቀዝቀዝ ስርዓት አፈፃፀምን ማሳደግ ፡ ጥሩ የሚሰራ የማቀዝቀዝ ስርዓት የሚሠራውን ፈሳሽ የሙቀት መጠን ለመጠበቅ በጣም አስፈላጊ ነው, ይህ ደግሞ የፓምፑን ውጤታማነት ይነካል. አስቡበት፡-
ማቀዝቀዣውን ማጽዳት ፡ የሙቀት ልውውጥን ውጤታማነት ለመጠበቅ እና መበላሸትን ለመከላከል የማቀዝቀዣውን አዘውትሮ ማጽዳት።
የማጣሪያ ስክሪን አለመዘጋቱን ማረጋገጥ, ምክንያቱም የተዘጉ ስክሪኖች ወደ ደካማ ቀዝቃዛ የውሃ ፍሰት እና የፓምፕ ቅልጥፍናን ስለሚቀንስ.
የኢምፔለር መረጋጋትን ማሻሻል ፡ የ impeller መረጋጋት ለስላሳ ስራን ለመጠበቅ እና ቅልጥፍናን የሚዘርፉ ንዝረቶችን ለመከላከል ወሳኝ ነው። አስቡበት፡-
ኢምፔለር ቁጥጥር፡- ማንኛውም የብልሽት ወይም የተመጣጠነ አለመመጣጠን ምልክት ካለበት ተቆጣጣሪውን በየጊዜው መመርመር።
ጥገና እና ማመጣጠን ፡ ጥሩ አፈጻጸምን ለማስቀጠል ከአስፈሪው ጋር ያሉ ችግሮችን ወዲያውኑ መፍታት።
ውጤታማነቱን ለመጠበቅ በፈሳሽ ቀለበት ቫኩም ፓምፕ ላይ ምን ያህል ጊዜ ጥገና ማድረግ አለብኝ?
መልስ፡ መደበኛ ጥገና በአምራቹ በተጠቆመው የጊዜ ክፍተት መከናወን አለበት፣ በተለይም በየ 3 እና 6 ወሩ፣ እንደ የአሰራር ሁኔታ እና የአጠቃቀም ድግግሞሽ።
የፈሳሽ ቀለበት የቫኩም ፓምፕን ውጤታማነት ለማሳደግ ጥሩው የውሃ ሙቀት ምንድነው?
መልስ፡ ለተሻለ ቅልጥፍና ጥሩው የውሀ ሙቀት አብዛኛውን ጊዜ ከ15-25°ሴ ነው። ውሃውን በዚህ ክልል ውስጥ ማቆየት የፓምፑን አፈፃፀም እና የመጨረሻውን የቫኩም ደረጃ ለመጠበቅ ይረዳል።
የማቀዝቀዝ ስርዓት አፈፃፀም በቀጥታ የፈሳሽ ቀለበት የቫኩም ፓምፕ ውጤታማነት ላይ ተጽዕኖ ሊያሳድር ይችላል?
መልስ: አዎ, የማቀዝቀዣ ስርዓቱ አፈፃፀም የሥራውን ፈሳሽ የሙቀት መጠን ለመጠበቅ ወሳኝ ነው. ደካማ የማቀዝቀዝ ስርዓት የውሃ ሙቀትን መጨመር ሊያስከትል ይችላል, ይህ ደግሞ የፓምፑን ውጤታማነት ይቀንሳል.
የፈሳሽ ቀለበት የቫኩም ፓምፕ መቆጣጠሪያውን መመርመር እና ማቆየት ለምን አስፈላጊ ነው?
መልስ፡- የኢምፔለር ሁኔታ ለፓምፑ መረጋጋት እና ቅልጥፍና ወሳኝ ነው። መደበኛ ፍተሻ እና ጥገና አስመጪው ሚዛኑን የጠበቀ እና ከጉዳት ነጻ ሆኖ እንዲቆይ፣ ንዝረትን እና የውጤታማነት ኪሳራዎችን ይከላከላል።
የእኔ ፈሳሽ ቀለበት የቫኩም ፓምፕ የውጤታማነት ችግሮች እያጋጠመው መሆኑን የሚያሳዩ አንዳንድ የተለመዱ ምልክቶች ምንድን ናቸው?
መልስ፡ የውጤታማነት ችግሮች ምልክቶች የኃይል ፍጆታ መጨመር፣የቫኩም መጠን መቀነስ፣ያልተለመደ ጫጫታ ወይም ንዝረት እና ከመደበኛው የውሀ ሙቀት በላይ ናቸው። እነዚህ አመልካቾች የፓምፑን ጥልቅ ቁጥጥር እና ጥገና ማረጋገጥ አለባቸው.
