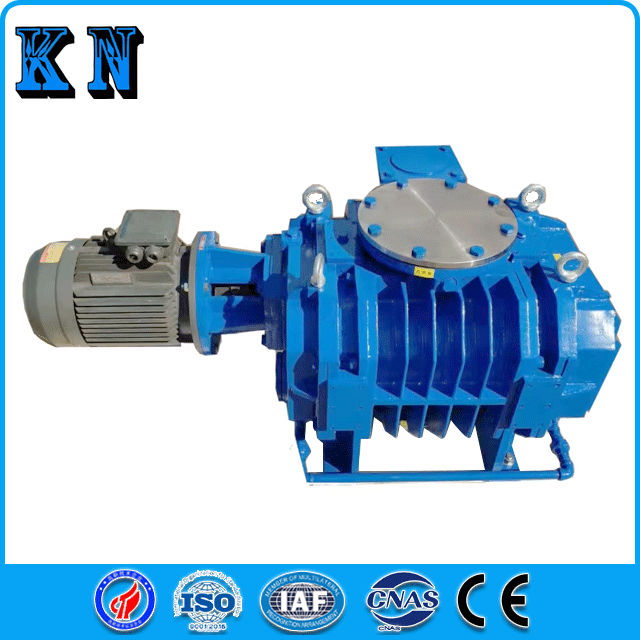

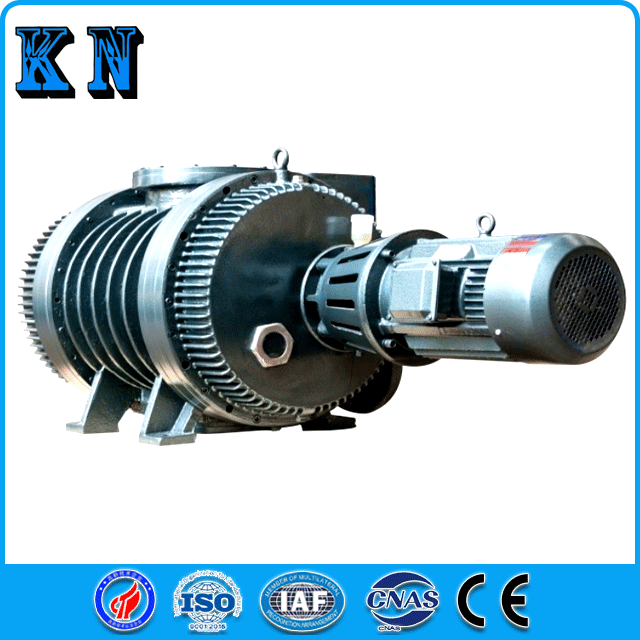

واحد خلاء پمپ سری ZJ Roots Pump-2 Roots

نمای کلی پمپ خلاء پره ای دوار

پمپ خلاء روتز یک پمپ خلاء با حجم متغیر چرخشی است. این از ریشه دمنده تکامل یافته است. استفاده از دو روتور به شکل '8' برای ایجاد چرخش معکوس همزمان در محفظه پمپ برای تکمیل مکش و اگزوز. با توجه به محدوده کاری مختلف پمپ خلاء Roots، می توان آن را به پمپ روت با خلاء کم با تخلیه مستقیم به جو تقسیم کرد. پمپ ریشه خلاء متوسط ​​(همچنین به عنوان پمپ تقویت کننده مکانیکی شناخته می شود) و پمپ ریشه چند مرحله ای با خلاء بالا. به طور کلی، پمپ Roots دارای ویژگی های زیر است: سرعت پمپاژ بالایی در محدوده فشار گسترده دارد. شروع سریع و می تواند بلافاصله کار کند. به گرد و غبار و بخار آب موجود در گاز استخراج شده حساس نیست. روتور نیازی به روغن کاری ندارد و هیچ روغنی در حفره پمپ وجود ندارد. لرزش کم، وضعیت تعادل دینامیکی روتور خوب، مجهز به دریچه اگزوز؛ قدرت رانندگی کم و از دست دادن اصطکاک مکانیکی؛ ساختار فشرده و مساحت کف کوچک؛ هزینه های عملیاتی و نگهداری کم.

دامنه کاربرد

پمپ های خلاء روتز به طور گسترده در متالورژی خلاء و همچنین تقطیر خلاء، غلظت خلاء و خشک کردن خلاء در صنایع شیمیایی، غذایی و دارویی استفاده می شود. آنها بهبود یافته اند تا آنها را برای همکاری با پمپ های خلاء حلقه ای آب برای استخراج مقادیر زیادی بخار آب و حلال ها مناسب تر کنند.

مزایای محصول

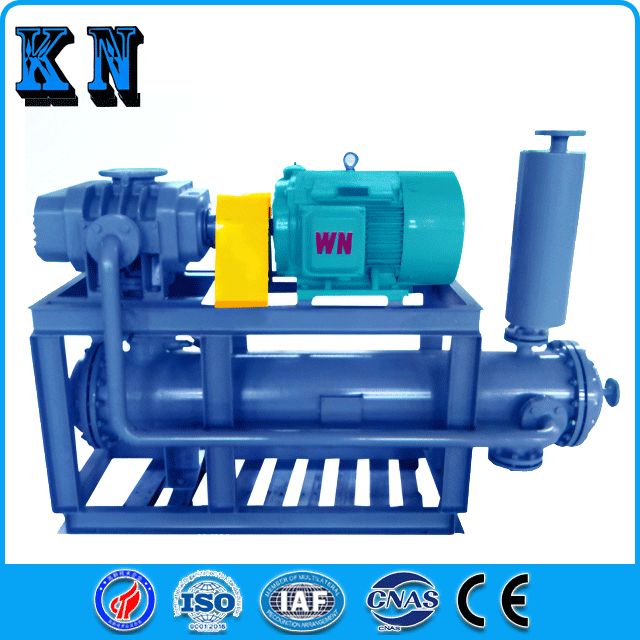

قطعات در حال اجرا داخل پمپ بدون اصطکاک بوده و نیازی به روغن کاری ندارند. هیچ روغنی در محفظه پمپ وجود ندارد، که می تواند یک خلاء تمیز به دست آورد. واحد خلاء ریشه می تواند از پمپ خلاء حلقه مایع، پمپ خلاء پره دوار، پمپ خلاء خشک و غیره تشکیل شود.

پروفیل سیکلوئیدی دو برگی، ماشینکاری با دقت بالا عملکرد صاف و بی صدا را تضمین می کند.

دنده های با دقت بالا، بلبرینگ های وارداتی، لرزش و نویز کم. طراحی سه بعدی ژاکت آب خنک به طور موثر بدنه پمپ را خنک می کند و عمر مفید پمپ را تا حد زیادی افزایش می دهد.

روتور با استحکام بالا با تقارن کامل و تعادل دینامیکی دقیق به نرمی و قابل اطمینان کار می کند. سطح جریان بیش از حد را می توان با نیکل، آلیاژ Hastelloy یا با PTFE روکش کرد که می تواند با محیط های خورنده با قدرت های مختلف سازگار شود.

پارامترهای محصول

محصول مدل		ZJP30	ZJP70	ZJP150	ZJP300	ZJP600	ZJP1200	ZJP2500	ZJP3300	ZJP5000
(L/S) واقعی پمپاژ سرعت		30	70	150	300	600	1200	2500	3300	5000
افراطی فشار ( Pa )	جزئی فشار	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	مجموع فشار	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
( پا ) حفاظت متمایز ​ فشار		5300	5300	5300	4300	4300	2700	2700	1800	1000
صفر جریان فشرده سازی نسبت		35	35	40	40	45	50	55	55	55
( KW ) موتور قدرت		0.75	1.1/1.5	2.2/3	3/4	5.5/7.5	7.5/11	18.5/22	30	37/45
( دور در دقیقه ) سرعت		1500	3000	3000	3000	3000	3000	3000	3000	1500
( میلی متر ) ورودی قطر		80	80	100	160	200	250	250	320	400
( میلی متر ).  خروجی قطر		50	50	80	100	160	200	200	250	320
dB (A) نویز		≤77	≤77	≤79	≤80	≤82	≤84	≤85	≤88	≤88
خارجی دمای افزایش		≤52	≤52	≤52	≤52	≤52	≤52	≤52	≤52	≤52
خنک کننده فرم		خنک کننده هوا / خنک کننده آب	خنک کننده آب	خنک کننده آب	خنک کننده آب	خنک کننده آب	خنک کننده آب	خنک کننده آب	خنک کننده آب	خنک کننده آب

ویژگی های اصلی

◆در یک محدوده فشار گسترده (1-1 × 105Pa) دارای سرعت پمپاژ زیادی است.

◆در محفظه پمپ روغن وجود ندارد که از آلودگی بخار روغن به سیستم خلاء جلوگیری می کند.

◆ لرزش کم، سر و صدای کم.

◆ اتلاف اصطکاک مکانیکی کم است، بنابراین قدرت درایو کم است.

◆ نگهداری و تعمیر آسان، کم هزینه و عمر طولانی.

◆ گاز قابل چگالش را می توان حذف کرد.

◆به تنهایی قابل استفاده نیست و پمپ جلو باید مجهز باشد. شروع زیر مجاز نیست

فشار اتمسفر تنها زمانی می توان آن را راه اندازی کرد که فشار ورودی پمپ Roots به آن پمپ شود

فشار ورودی مجاز توسط پمپ مرحله قبل پمپ مرحله جلو به طور کلی مایع را می پذیرد

پمپ رینگی یا پمپ مکانیکی روغن بند.

◆با توجه به ویژگی های استخراج بخار آب و حلال آلی، پیشرفت هایی صورت گرفته است

برای حل مشکل امولسیون شدن روغن حفره یاتاقان ساخته شده است.
