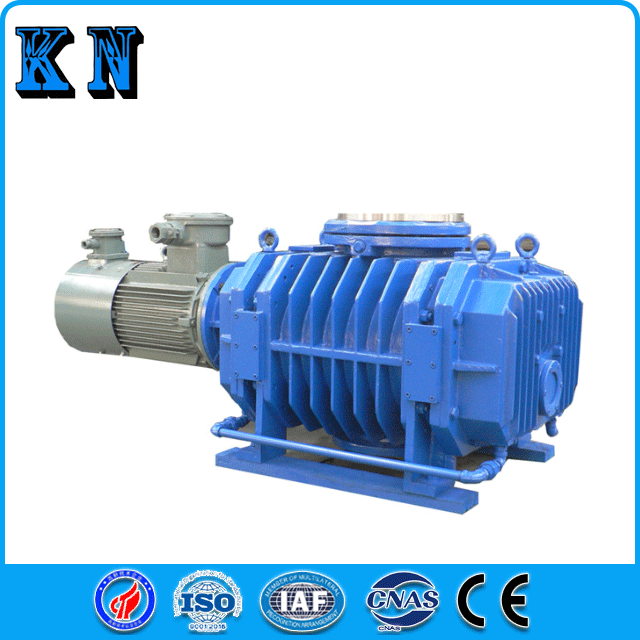

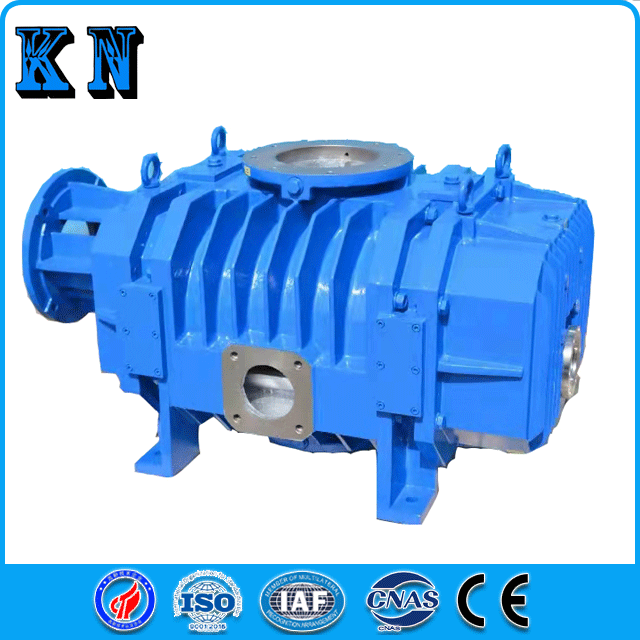

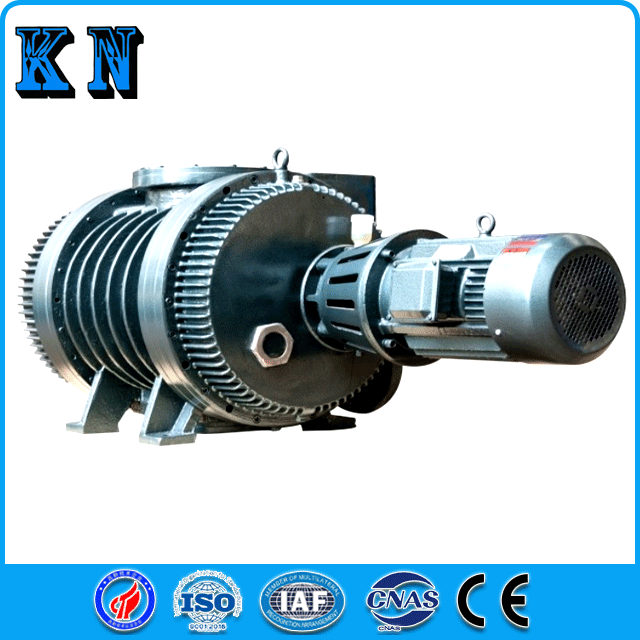

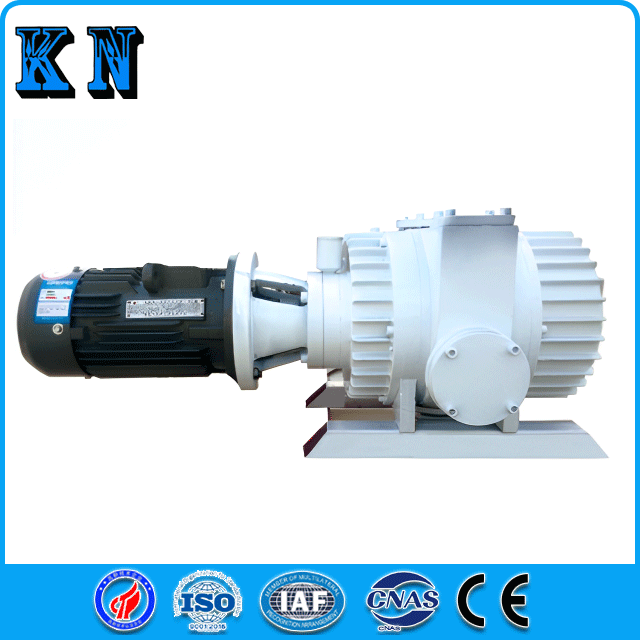

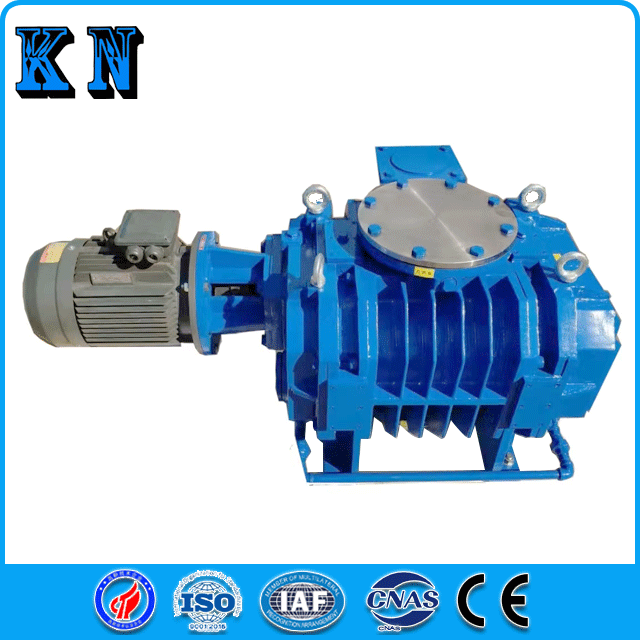

Rootsova vývěva řady ZJ-2 Roots

Přehled rotačních lamelových vývěv

Rootsova vývěva je rotační vývěva s proměnným objemem. Vyvinul se z kořenového dmychadla. Je to použití dvou rotorů ve tvaru '8' pro synchronní zpětné otáčení ve skříni čerpadla pro dokončení sání a výfuku. Podle různého pracovního rozsahu Rootsovy vakuové pumpy ji lze rozdělit na Rootsovu pumpu s nízkým vakuem s přímým vypouštěním do atmosféry; Střední vakuová kořenová pumpa (také známá jako mechanická posilovací pumpa) a vysoce vakuová vícestupňová kořenová pumpa. Obecně řečeno, Rootsovo čerpadlo má následující vlastnosti: má velkou rychlost čerpání v širokém rozsahu tlaků; Rychlý start a může pracovat okamžitě; Není citlivý na prach a vodní páru obsaženou v odsávaném plynu; Rotor není třeba mazat a v dutině čerpadla není žádný olej; Nízké vibrace, dobrý stav dynamické rovnováhy rotoru, vybavený výfukovým ventilem; Nízká hnací síla a mechanické ztráty třením; Kompaktní konstrukce a malá podlahová plocha; Nízké náklady na provoz a údržbu.

Rozsah aplikace

Rootsovy vývěvy jsou široce používány ve vakuové metalurgii, stejně jako při vakuové destilaci, vakuové koncentraci a vakuovém sušení v chemickém, potravinářském a farmaceutickém průmyslu. Byly vylepšeny, aby byly vhodnější pro spolupráci s vodními kruhovými vývěvami pro extrakci velkého množství vodní páry a rozpouštědel.

Výhody produktu

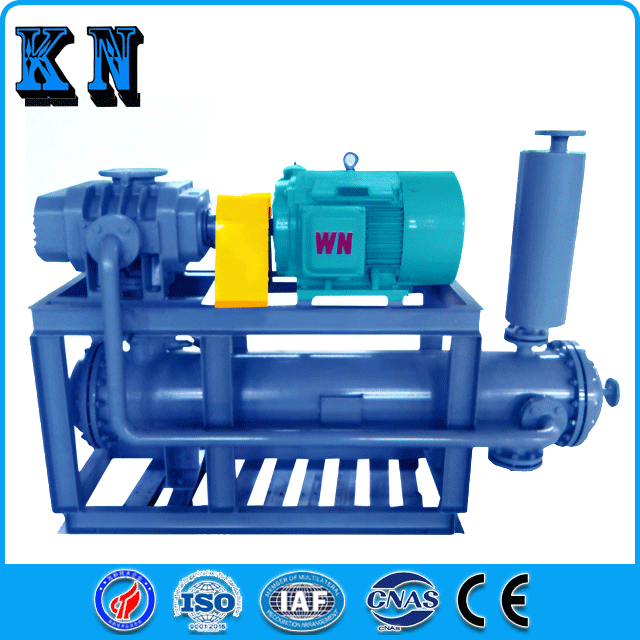

Pohyblivé části uvnitř čerpadla jsou bez tření a nevyžadují mazání. V komoře čerpadla není žádný olej, který může získat čisté vakuum. Rootsova vakuová jednotka se může skládat z vývěvy s tekutým kroužkem, rotační vývěvy, vývěvy na sucho atd.

Dvoulistý evolventní cykloidní profil, vysoce přesné přesné obrábění zajišťuje hladký a tichý provoz.

Vysoce přesná ozubená kola, importovaná ložiska, nízké vibrace a hluk. Trojrozměrný design vodou chlazeného pláště účinně ochlazuje tělo čerpadla a výrazně prodlužuje životnost čerpadla.

Vysokopevnostní rotor s naprostou symetrií a přesným dynamickým vyvážením pracuje hladce a spolehlivě. Nadproudový povrch může být pokoven niklem, slitinou Hastelloy nebo vyložen PTFE, který se dokáže přizpůsobit korozivnímu prostředí různé síly.

Parametry produktu

produktu Model		ZJP30	ZJP70	ZJP150	ZJP300	ZJP600	ZJP1200	ZJP2500	ZJP3300	ZJP5000
(L/S) Skutečná čerpání rychlost		30	70	150	300	600	1200	2500	3300	5000
extrémní tlak ( Pa )	Částečný tlak	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05	0.05
	Celkový tlak	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
( Pá ) Ochranný rozdíl al tlak		5300	5300	5300	4300	4300	2700	2700	1800	1000
nulovým průtokem Komprese s poměr		35	35	40	40	45	50	55	55	55
( KW ) motoru Výkon		0.75	1,1/1,5	2,2/3	3/4	5,5/7,5	7,5/11	18.5/22	30	37/45
( ot./min. ) Rychlost		1500	3000	3000	3000	3000	3000	3000	3000	1500
（ mm ) vstupu Průměr		80	80	100	160	200	250	250	320	400
（ mm )  výstupní průměr		50	50	80	100	160	200	200	250	320
dB （A） Hluk		≤77	≤77	≤79	≤80	≤82	��84	≤85	≤88	≤88
vnější teploty Nárůst		≤52	≤52	≤52	≤52	≤52	≤52	≤52	≤52	≤52
Chladící forma		Chlazení vzduchem/chlazení vodou	vodní chlazení	vodní chlazení	vodní chlazení	vodní chlazení	vodní chlazení	vodní chlazení	vodní chlazení	vodní chlazení

Hlavní rysy

◆V širokém rozsahu tlaku (1-1 × 105Pa) má velkou rychlost čerpání.

◆V komoře čerpadla není žádný olej, což zabraňuje olejovým výparům znečišťovat podtlakový systém.

◆Nízké vibrace, nízká hlučnost.

◆Ztráta mechanického tření je malá, takže výkon pohonu je malý.

◆Snadná údržba a opravy, nízké náklady a dlouhá životnost.

◆ Kondenzovatelný plyn lze odstranit.

◆Nelze jej používat samostatně a musí být vybaveno předním čerpadlem. Není dovoleno startovat pod

atmosférický tlak. Může být spuštěno pouze tehdy, když je vstupní tlak Rootsova čerpadla čerpán na

přípustný vstupní tlak čerpadlem předchozího stupně. Čerpadlo předního stupně obecně přijímá kapalinu

kroužkové čerpadlo nebo mechanické čerpadlo s olejovým těsněním.

◆S ohledem na charakteristiky extrakce vodní páry a organických rozpouštědel došlo ke zlepšení

byl vyroben k vyřešení problému emulgace oleje v ložiskových dutinách.
