Produktbeskrivelse
En kloakkpumpe er en type pumpeprodukt som er koblet til en motor og arbeider under vann samtidig. Sammenlignet med vanlige horisontale pumper eller vertikale avløpspumper, har avløpspumpen en kompakt struktur og et lite fotavtrykk. Enkel å installere og vedlikeholde, store kloakkpumper er generelt utstyrt med automatiske koblingsenheter for automatisk installasjon, noe som gjør installasjon og vedlikehold ganske praktisk. Lang kontinuerlig driftstid. På grunn av den koaksiale forbindelsen mellom pumpen og motoren, er akselen kort, og de roterende delene er lette, belastningen (radial) som bæres på lagrene til kloakkpumpen er relativt liten, og levetiden er mye lengre enn for vanlige pumper. Det er ingen problemer som kavitasjonsskader og vannavledning. Spesielt det siste punktet gir stor bekvemmelighet for operatørene. Lav vibrasjonsstøy, lav motortemperaturøkning og ingen forurensning til miljøet.
Bruksomfang
① Avløpsvann fra bedriftsenheter.
② Urban kloakk renseanlegg utslipp system.
③ T-bane, kjeller, sivilt luftvernsystem dreneringsstasjon.
④ Avløpsvann fra sykehus, hoteller og høyhus.
⑤ En avløpsstasjon i et boligområde.
⑥ Slipp av slurry i kommunalteknikk og byggeplasser.
⑦ Vannforsyningsenheten til vannanlegget.
⑧ Utslipp av avløpsvann fra oppdrettsanlegg og vanning av landbruksland.
⑨ Utforskning av gruver og støttende vannbehandlingsutstyr.
⑩ I stedet for å bære folks skuldre, sug og lever elveslam.

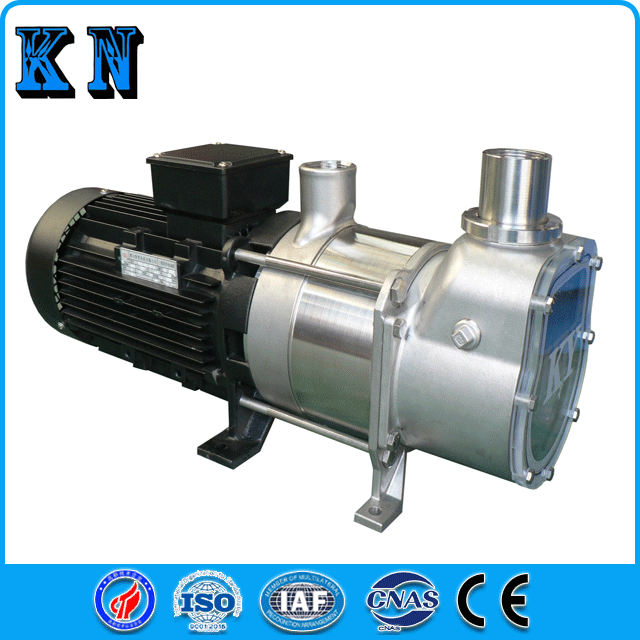

Arbeidsprinsippet til KYJSB-seriens vakuumblande kloakkpumpe
En viss mengde arbeidsvæske er installert i vakuumkloakkblandingspumpen, og rotoren er eksentrisk i pumpehulen. Rotoren kaster væsken til den ytre ringen gjennom høyhastighetsrotasjon, og danner en vannring nær skallveggen. Vannringen fungerer som en vanntetning i pumpen, og tvinger gassen til å bevege seg fremover langs akselen i pumpen. Fordi det er mer væske under pumpen, komprimeres gassen hver omdreining i pumpen, og fordi den indre diameteren til rotorhjulet gradvis øker med strømningsretningen til væsken, reduseres strømningsrommet til gassen i pumpen gradvis, og gassen komprimeres kontinuerlig med rotasjonen av rotoren, noe som resulterer i vakuum. Når kloakkterminalen begynner å vaske kloakken, vil kloakkledningen suge kloakken inn i ledningen med trykkforskjellen.
Bruken av vakuumkloakkkjernepumpe gjør at hele kloakksystemet slippes ut lineært, uten behov for ekstra hjelpeutstyr som vakuumstartanordning, strømningsrørledning og vakuumforseglingsboks, noe som i stor grad forenkler hele systemstrukturen, noe som gjør hele vakuumkloakksystemet mer kompakt, enkelt å installere, fleksibelt, trygt og pålitelig. Det som er viktigere er at vakuumkloakkblandingspumpen løser problemet med tetningslekkasje.
Strukturelle skjematisk diagram
Ytelsesparametere til KYJSB-120 vakuumblandingskloakkpumpe
型号type |
KYJSB-120 |
||
频率frekvens Hz |
50 Hz |
60 Hz |
|
最大抽速 Maksimal pumpehastighet (m3/t) |
15.0 |
20.0 |
|
抽吸频率 Sugefrekvens |
120 ganger i timen |
120 ganger i timen |
|
500mbar(A)绝对压力下抽速 Pumpehastighet ved 500 mbar (A) absolutt trykk |
(m3/t) |
10.1 |
14.0 |
极限真空度 Ultimativt vakuum |
mbar(A) |
100 |
100 |
最大背压 Maksimalt mottrykk |
mbar(A) |
1300 |
1300 |
入口通径Innløpsdiameter |
mm |
Φ50 |
Φ50 |
排口通径Utløpsdiameter |
mm |
Φ50 |
Φ50 |
电机型号Motormodell |
Y90L-2 |
||
适用电压/工频 Gjeldende spenning/effektfrekvens |
V/Hz |
Y380V/50Hz |
Y440V/60Hz |
电机功率Motorkraft |
kW |
2.2 |
2.2 |
转速hastighet |
rpm |
2840 |
3470 |
绝缘等级Isolasjonsklasse |
F |
F |
|
防护等级Beskyttelsesgrad |
IP55 |
IP55 |
|
电压适用范围Spenningsapplikasjonsområde |
v |
380/440 |
380/440 |
适用环境温度Gjeldende omgivelsestemperatur |
℃ |
+0℃–50℃ |
+0℃–50℃ |
适用湿度Gjeldende fuktighet |
Klasse f/95 % |
Klasse f/95 % |
|
