Toote kirjeldus
Reoveepump on teatud tüüpi pumbatoode, mis on ühendatud mootoriga ja töötab samaaegselt vee all. Võrreldes tavaliste horisontaalsete või vertikaalsete kanalisatsioonipumpadega on reoveepumbal kompaktne struktuur ja väike ruumijälg. Lihtne paigaldada ja hooldada, suured kanalisatsioonipumbad on üldjuhul varustatud automaatsete ühendusseadmetega automaatseks paigaldamiseks, mis muudab paigaldamise ja hoolduse üsna mugavaks. Pikk pidev tööaeg. Pumba ja mootori vahelise koaksiaalühenduse tõttu on võll lühike ja pöörlevad osad on kerged, reoveepumba laagritele kantud koormus (radiaalne) suhteliselt väike ja kasutusiga palju pikem kui tavalistel pumpadel. Puuduvad sellised probleemid nagu kavitatsioonikahjustused ja vee ümbersuunamine. Eriti viimane punkt pakub operaatoritele suurt mugavust. Madal vibratsioonimüra, madal mootori temperatuuri tõus ja keskkonda ei saastata.
Kasutusala
① Ettevõtte üksuste reovee ärajuhtimine.
② Linnareoveepuhasti väljalaskesüsteem.
③ Metroo, kelder, tsiviilõhutõrjesüsteemi äravoolujaam.
④ Reovee ärajuhtimine haiglatest, hotellidest ja kõrghoonetest.
⑤ Reovee äravoolujaam elamurajoonis.
⑥ Läga tühjendamine kommunaalehitus- ja ehitusplatsidel.
⑦ Veejaama veevarustusseade.
⑧ Reovee ärajuhtimine aretusfarmidest ja maapiirkondade põllumaade niisutamine.
⑨ Kaevanduste ja neid toetavate veepuhastusseadmete uurimine.
⑩ Inimeste õlgade tassimise asemel imege ja tarnige jõemuda.

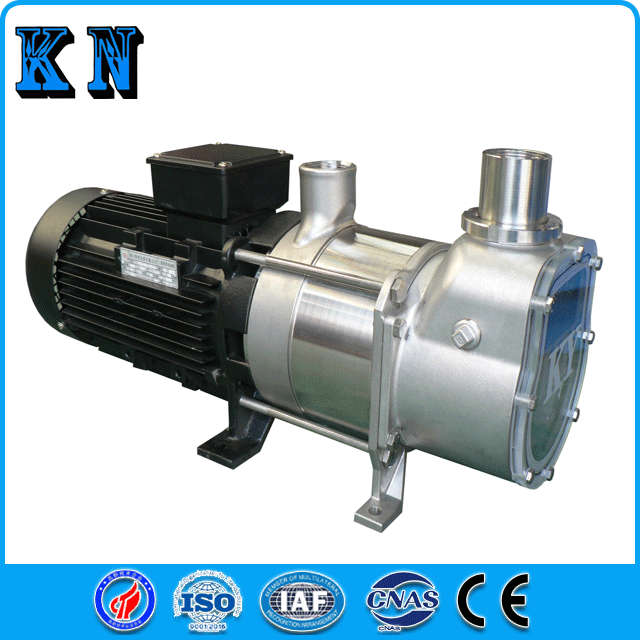

KYJSB seeria vaakumissegava reoveepumba tööpõhimõte
Vaakumreovee segamispumbasse on paigaldatud teatud kogus töövedelikku ja rootor on pumba õõnsuses ekstsentriline. Rootor viskab vedeliku kiirel pöörlemisel välisrõngasse, moodustades kestaseina lähedal veerõnga. Veerõngas toimib pumbas veetihendina, sundides gaasi mööda pumba võlli edasi liikuma. Kuna pumba all on rohkem vedelikku, surutakse gaas pumbas kokku igal pöördel ja kuna rootori tiiviku siseläbimõõt suureneb järk-järgult koos vedeliku voolusuunaga, väheneb järk-järgult gaasi vooluruum pumbas ja gaas surutakse pidevalt kokku rootori pöörlemisega, mille tulemuseks on vaakum. Kui reoveekogumisterminal hakkab kanalisatsiooni pesema, imeb reoveetorustik rõhuerinevuse toimel reovee torustikku.
Vaakumreovee pumba kasutamine tühjendab kogu kanalisatsioonisüsteemi lineaarselt, ilma et oleks vaja täiendavaid abiseadmeid, nagu vaakumkäivitusseade, voolutorustik ja vaakumtihenduskast, mis lihtsustab oluliselt kogu süsteemi struktuuri, muutes kogu vaakumreoveesüsteemi kompaktsemaks, hõlpsasti paigaldatavamaks, paindlikumaks, ohutumaks ja usaldusväärsemaks. Veelgi olulisem on see, et vaakumreovee segamispump lahendab tihendi lekke probleemi.
Struktuurne skemaatiline diagramm
Vaakum-segamisreoveepumba KYJSB-120 jõudlusparameetrid
型号tüüp |
KYJSB-120 |
||
频率 sagedus Hz |
50 Hz |
60 Hz |
|
最大抽速 Maksimaalne pumpamise kiirus (m3/h) |
15.0 |
20.0 |
|
抽吸频率 Imemissagedus |
120 korda tunnis |
120 korda tunnis |
|
500mbar(A)绝对压力下抽速 Pumpamiskiirus absoluutrõhul 500mbar (A). |
(m3/h) |
10.1 |
14.0 |
极限真空度 Ülim vaakum |
mbar(A) |
100 |
100 |
最大背压 Maksimaalne vasturõhk |
mbar(A) |
1300 |
1300 |
入口通径Sisselaskeava läbimõõt |
mm |
Φ50 |
Φ50 |
排口通径Väljundi läbimõõt |
mm |
Φ50 |
Φ50 |
电机型号Mootorimudel |
Y90L-2 |
||
适用电压/工频 Kohaldatav pinge/võimsuse sagedus |
V/Hz |
Y380V/50Hz |
Y440V/60Hz |
电机功率Mootori võimsus |
kW |
2.2 |
2.2 |
转速kiirus |
p/min |
2840 |
3470 |
绝缘等级Isolatsiooniklass |
F |
F |
|
防护等级Kaitseaste |
IP55 |
IP55 |
|
电压适用范围Pinge rakendusvahemik |
v |
380/440 |
380/440 |
适用环境温度Rakendatav ümbritseva õhu temperatuur |
℃ |
+0℃-50℃ |
+0℃-50℃ |
适用湿度Kohaldatav õhuniiskus |
Klass f/95% |
Klass f/95% |
|
